Datos del producto:
Pago y Envío Términos:
|
| Ángulo de giro de la cabeza de molienda: | 360° | Método de molienda: | Grillado de superficie |
|---|---|---|---|
| Tamaño del molino: | 200 mm | Velocidad de la rueda de molienda: | Las demás partidas |
| Potencia del motor: | 2.2KW | Dimensiones generales: | Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1 y M2. |
| Nombre del producto: | Máquina de rectificación cilíndrica interna y externa universal | Alimentación en la mesa: | 0.1-3.0 mm/min |
| Tamaño de la tabla: | Cuatro milímetros x dos milímetros | Viajes en mesa: | Cuatro milímetros x dos milímetros |
| Alimentación vertical: | 0.1-3.0 mm/min | Viajes verticales: | 300 mm |
| Voltado de trabajo: | Las demás: | Peso: | 1000 kg de peso |
| Resaltar: | Máquina de rectificación de compuestos multifunción universal,Máquina de rectificación de compuestos de molino ID OD,Máquina de rectificación de compuestos multifunción |
||

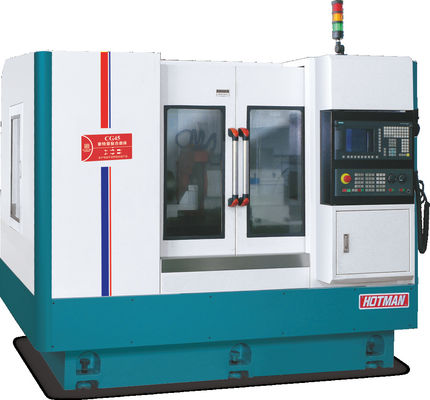

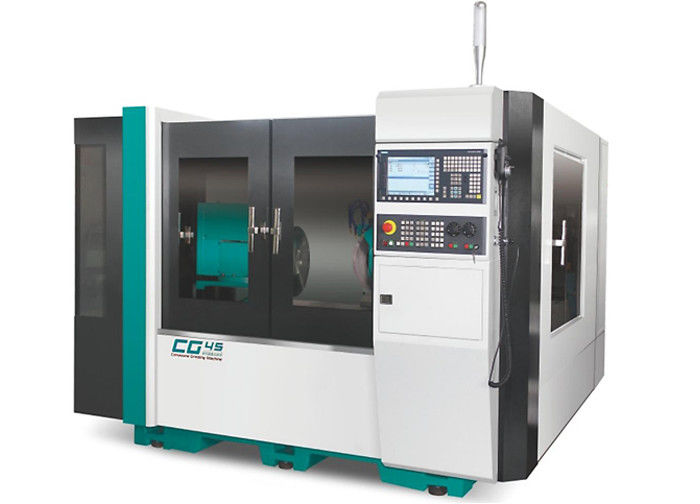

ID OD Grinder Máquina de rectificación de compuestos multifunción universal-CG45
El desplazamiento del husillo de la muela interna: 0~470 mm
El desplazamiento del husillo de la muela cilíndrica: 0~365 mm
Características generales:

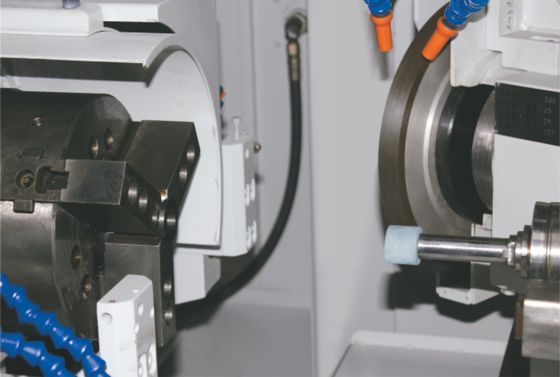

(1) Puede realizar una sujeción, completar el círculo interior, cono interior, círculo exterior, cono exterior, acabado de la cara compuesto de molienda integrada.
(2) Proporcionar soluciones de rectificación complejas de alta precisión adecuadas para el procesamiento de piezas pequeñas y medianas.
(3) El Consejo
Se puede instalar un sistema automático de alimentación y recepción para satisfacer las necesidades de la producción industrial en masa.
(4) El módulo de molienda de círculo exterior/círculo interior puede combinarse de forma flexible según la demanda para adaptarse a diferentes formas y procesos de molienda.
(5).El sistema de control es fácil de aprender y fácil de usar.El procesamiento de la pieza de trabajo y el procesamiento de la rueda de molienda se pueden programar rápidamente en la máquina herramienta.El dispositivo de medición en línea se puede instalar.
Descripción del dispositivo:
El cuerpo y los componentes están fundidos por hierro fundido de alta calidad Milhanna FC30, que es un tratamiento térmico normalizado artificialmente y luego tratado por envejecimiento natural.Seiki MITSUILa precisión del tamaño puede llegar hasta el nivel de micrones, para garantizar la alta precisión de los componentes básicos del equipo.
Los rieles de guía de la máquina y los tornillos de bolas de precisión se lubrican continuamente mediante un sistema de lubricación automática para garantizar una mayor vida útil y precisión.El sistema de refrigeración está separado del cuerpo para eliminar las vibraciones y la disipación de calor favorable.
Equipado con sistema automático de rectificación CNC, y desarrollo secundario, el diálogo hombre-máquina funcionamiento tonto, con muchos equipos opcionales para elegir, incluyendo el dispositivo de rectificación de agujeros interiores,dispositivo de medición automático de extremo, dispositivo automático de medición del diámetro exterior, etc.
El sistema de alimentación de molienda está compuesto por una V y una pista plana de pala de precisión hecha a mano, con sistema de lubricación automática y tornillo de bolas de molienda de precisión de nivel C3,que puede lograr un movimiento suave, excelente precisión de posicionamiento y larga vida de la pista.
El asiento trasero está diseñado para ser rígido y robusto. Un cilindro deslizante de aleación de acero endurecido incrustado en el cuerpo de hierro fundido está diseñado para llevar el núcleo superior del MT4.La fuerza de levantamiento del cilindro deslizante se puede cambiar fácilmente por las perillas de ajuste en la parte trasera- Accesorios especiales asiento trasero de presión de aceite con pedal para facilitar la descarga de piezas de trabajo.
Sistema de control numérico como configuración estándar, después del desarrollo secundario, toda la interfaz de operación china, fácil de usar.el sistema CNC del equipo y el sistema de accionamiento tienen una mejor compatibilidad, al mismo tiempo con la reparación automática de arena y la función de compensación automática, para garantizar la estabilidad y la precisión de la alimentación y la molienda.
Especificación técnica:
| Proyecto | Unidad | Modelo:CG-45 | |
|
Capacidad de procesamiento
|
Diámetro máximo de rectificación exterior | En el caso de los | 400 |
|
Duración máxima de la rectificación exterior |
En el caso de los | 200 | |
| Diámetro de rectificación exterior máximo | En el caso de los | 200 | |
| Duración máxima de la rectificación interna | En el caso de los | 260 | |
| Carga máxima entre dos corazones parietales | En kg (b) | 60 (trabajo superior)/20 (sólo trabajador) | |
| Tamaño de la rueda de molienda (diámetro × anchura × apertura) | En el caso de los | 455×38 ((32-50) ×127 | |
| Velocidad de la rueda de molienda | rpm | 1650 | |
| Velocidad lineal máxima de la rueda de molienda | el número de unidades | 40 ((grúa de alta velocidad hasta 65) | |
| Las demás partidas de las demás partidas | En el caso de los | Tipo automático | |
|
Cabeza de la rueda de molienda |
Ángulo de alimentación | - ¿Qué es? | 90 |
| Tiempo de alimentación | En el caso de los | 250 | |
| Velocidad de movimiento rápida del eje X | el número de unidades | 6 | |
| Alimentación mínima en el eje X | En el caso de los | 0.001 | |
|
Cuadro de la cabeza |
Velocidad del husillo | rpm | Entre 50 y 500 |
| Forma del husillo | Las demás máquinas de la partida 8411 | ||
| Especificación del pulgar | MT-4 | ||
|
Asiento trasero |
Distancia telescópica automática | En el caso de los | 40 |
| Especificación del pulgar | MT-4 | ||
|
mesa de trabajo |
Velocidad de movimiento rápido en el eje Z | el número de unidades | 8 |
| Alimentación mínima en el eje z | En el caso de los | 0.001 | |
| Viajes máximos | En el caso de los | 550 | |
| Ángulo de rotación | - ¿Qué es? | + 6/-9 | |
|
El motor |
Motor de eje de la rueda de molienda | KW | 3.75 y 5.5 |
| Motor de alimentación del eje X (servo) | KW | 2.2 | |
| Motor de alimentación del eje Z (servo) | KW | 2.2 | |
| Motor de eje del marco de cabeza | KW | 0.75 | |
| Motor de la bomba de enfriamiento | KW | 0.75 | |
| Motor de aceite lubricante | KW | 0.25*2 | |
| Motor de la bomba de aceite de cola | KW | 0.75 | |
|
Las demás |
Peso neto de la máquina | En kilos | 3300 |
| Peso bruto de la máquina | En kilos | 3500 | |
| Tamaño del envase (longitud * anchura * altura) | En el caso de los | 2800*2000*2000 | |
