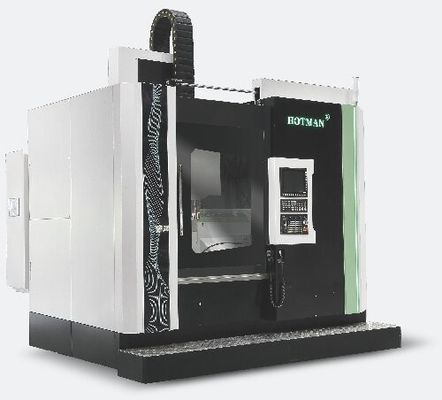

Máquina de rectificación vertical CNC para moldear múltiples moldes

Rectificadora vertical de alta precisión, rectificadora vertical CNC para múltiples propósitos de rectificado de moldes



Precisión de mecanizado:

Capacidad de procesamiento:

Descripción del dispositivo:

1. Esta rectificadora se desarrolló con el objetivo de alinear fácilmente la pieza de trabajo al rectificar el diámetro interior y la cara final de una pieza de trabajo grande y mejorar la precisión de rectificado. Ha acortado en gran medida el tiempo de depuración y ha logrado un rectificado de alta precisión, como la redondez. Además, controlado por NC, el diámetro interior, el diámetro exterior y el procesamiento de la cara final se pueden completar en una sola sujeción, lo que permite la intensificación del proceso.

2. El control de la máquina herramienta adopta el sistema de control de nueva generación de Taiwán, que controla automáticamente el avance vertical y horizontal del cabezal de rectificado, respectivamente. Después del desarrollo secundario, la interfaz de operación de diálogo hombre-máquina tipo tonto es simple y fácil de usar. La transmisión está equipada con un husillo de bolas de grado C3 de Taiwán PM I, con control de posicionamiento repetible dentro de 0.002 mm, buena compatibilidad y alimentación precisa de la herramienta; el banco de trabajo es accionado hidráulicamente y está equipado con un volante eléctrico de mano para el ajuste fino de la configuración de la herramienta.

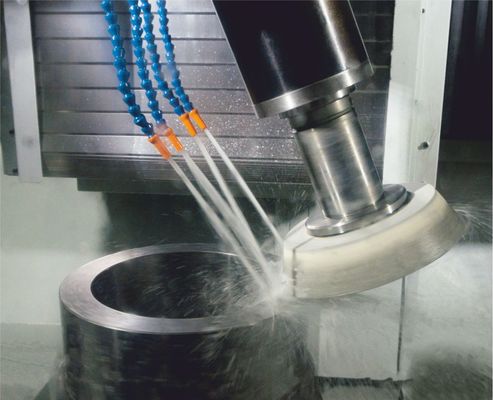

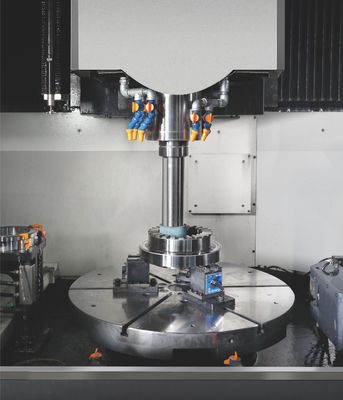

3. Sistema de refrigeración y filtración: Durante el rectificado y el afilado de la muela, la pieza de trabajo se enfría y la muela se lava. La filtración adopta un separador magnético + método de filtración de papel. La precisión de filtración alcanza los 0.005 mm. El caudal del refrigerante es de 130 l/min, lo que garantiza que el refrigerante esté limpio y pueda reciclarse. La máquina de refrigeración equipada puede garantizar la temperatura constante del refrigerante.

4. El sistema de alimentación de rectificado está compuesto por una pista en V y una pista plana de pala de precisión artesanal, con sistema de lubricación automática y husillo de bolas de rectificado de precisión de nivel C3, que puede lograr un movimiento suave, una excelente precisión de posicionamiento repetido y una larga vida útil de la pista.

5. La configuración estándar del husillo de la muela es una estructura de cojinete trasera cuatro y trasera dos. También se puede seleccionar un husillo de presión dinámica y estática de alta precisión, que tiene las características de alta precisión de rotación, alta rigidez dinámica, buena resistencia a las vibraciones, alta eficiencia de rectificado y buena calidad de la superficie de rectificado. Para el rectificado de piezas de trabajo especiales, la velocidad de la muela se puede ajustar, hasta 3500 RPM y 60 m/s.

6. El asiento trasero está diseñado para ser rígido y robusto. Un cilindro deslizante de acero aleado endurecido incrustado en el cuerpo de fundición está diseñado para transportar el núcleo superior MT4. La fuerza de elevación del cilindro deslizante se puede cambiar fácilmente mediante perillas de ajuste en la parte trasera. Asiento trasero de presión de aceite con accesorios especiales con un pedal para facilitar la descarga de las piezas de trabajo.

7. La mesa de la muela está equipada con una función de posicionamiento de doble posición del husillo de la muela de 0 grados y 22 grados como estándar. Un husillo de muela puede usar una muela plana y una muela biselada, respectivamente. Al usar la muela biselada, se puede lograr un procesamiento de cara final de alta eficiencia.

1, Una vez que la sujeción puede completar el rectificado del orificio interior, el círculo exterior, el cono y la cara final de las piezas

2, Adecuado para procesar disco/eje corto/manguito/anillo y otras piezas

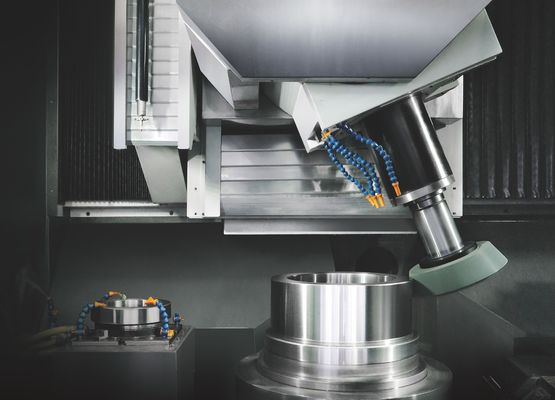

Torreta de posicionamiento de doble engranaje del eje B:

  Rectificado de diámetro interior/exterior con posicionamiento de 0 °, el posicionamiento de 22.5 ° se puede utilizar para rectificar el diámetro exterior y la superficie final de manera eficiente.

Retroalimentación de la escala de rejilla:

El eje X y el eje Z están equipados con control de retroalimentación usando una regla de rejilla (el eje Z es una opción) para lograr un mecanizado de alta precisión.

Biblioteca de muelas ATC:

Se equipan seis muelas de diferentes especificaciones y formas según las necesidades de mecanizado. En el mecanizado continuo de

formas complejas, no es necesario reemplazar la muela con frecuencia, lo que puede realizar el afilado automático en línea y la compensación de tamaño.

Sistema de gestión de temperatura:

En el procesamiento continuo por lotes, puede controlar la temperatura de la pieza de trabajo y el cuerpo de la máquina herramienta, para lograr un procesamiento de mayor precisión.

Ampliamente utilizado:

Piezas de maquinaria de trabajo como manguito del husillo, piezas de maquinaria de ingeniería como engranaje cónico, piezas del reductor como engranaje planetario (para la generación de energía eólica), motor de piezas marinas CAM
