Datos del producto:
Pago y Envío Términos:
|
| El tipo: | Amoladora cilíndrica Machine | Tamaño del molino: | 200 mm |
|---|---|---|---|
| Agujero de la rueda de molienda: | 32 mm | Velocidad de la rueda de molienda: | Se aplicarán las siguientes medidas: |
| Velocidad del eje de la rueda de molienda: | 2800r/min | Max. Grinding Diameter: | 200 mm |
| Duración máxima de molienda: | 500 mm | El poder: | 2.2KW |
| Velocidad: | Se aplicarán las siguientes medidas: | Tamaño de la tabla: | 400*180mm |
| Velocidad de la tabla: | 3 a 25 m/min | Viajes en mesa: | 500 mm |
| Válvula de tensión: | Las demás: | Dimensión: | 1400*1000*1600m m |
| Peso: | Por ejemplo: | ||
| Resaltar: | Grinder cilíndrico externo de 380 V,2.2KW Molino cilíndrico externo,Máquina de rectificación universal semiautomática |
||

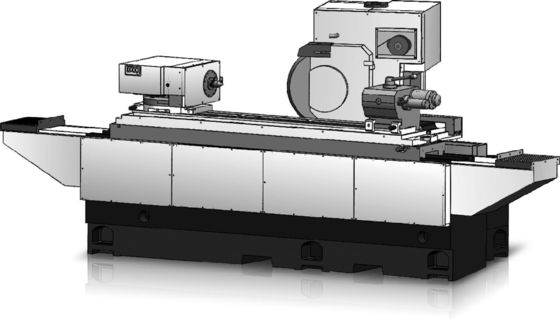

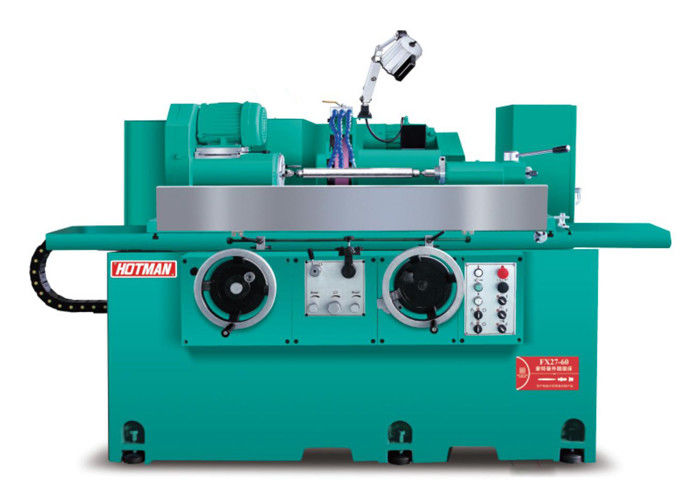

Máquina de molienda cilíndrica semiautomática de alta precisión-Molienda cilíndrica tradicional FX27-60
Descripción del dispositivo:
1El cuerpo y los componentes son fundidos por hierro fundido de alta calidad Milhanna FC30, que es un tratamiento térmico normalizado artificialmente y luego tratado por envejecimiento natural.Seiki MITSUI, TOSHIBA, ELB y otros equipos de clase mundial una vez procesamiento de sujeción.
2Los rieles de guía de la máquina y los tornillos de bolas de precisión se lubrican continuamente mediante un sistema de lubricación automática para garantizar una mayor vida útil y precisión.El sistema de refrigeración está separado del cuerpo para eliminar las vibraciones y la disipación de calor favorable.
3.Equipado con un dispositivo de rectificación de agujero interno para la elección, velocidad del eje del agujero interno hasta 20000 RPM, puede lograr un buen sujetamiento para completar la rectificación del círculo exterior y el agujero interno.dispositivo de control numérico de regla óptica de doble eje opcional, para lograr una alimentación precisa de 0,001 mm.
4El sistema de alimentación de molienda está compuesto por una V y una pista plana de pala de precisión hecha a mano, con sistema de lubricación automática y tornillo de bola de molienda de precisión de nivel C3,que puede lograr un movimiento suave, excelente precisión de posicionamiento repetido y larga vida útil de la pista.
5Para el rectificado especial de piezas de trabajo, la velocidad de la rueda de rectificación puede ajustarse hasta 3500 RPM y 60 m/s.La configuración estándar del husillo de la muela es trasera cuatro y trasera dos estructura de rodamientoTambién se puede seleccionar un husillo de presión dinámica y estática de alta precisión, que tiene las características de alta precisión de rotación, alta rigidez dinámica, buena resistencia a las vibraciones,alta eficiencia de molienda y buena calidad de la superficie de molienda.
6Un cilindro deslizante de aleación de acero endurecido incrustado en el cuerpo de hierro fundido está diseñado para transportar el núcleo superior del MT4. El asiento trasero está diseñado para ser rígido y robusto.La fuerza de levantamiento del cilindro deslizante se puede cambiar fácilmente por las perillas de ajuste en la parte trasera- Accesorios especiales asiento trasero de presión de aceite con pedal para facilitar la descarga de piezas de trabajo.
Especificación técnica:
| Modelo mecánico | El valor de las emisiones | ||
|
Capacidad de procesamiento |
Diámetro de la cara del torno |
En el caso de los | 270 |
|
La distancia entre los dos corazones |
En el caso de los | 600 | |
|
Peso máximo de la pieza de trabajo central |
Trabajo en la parte superior (kg) | 60 | |
| Cabeza de trabajo (kg) | 20 | ||
|
Velocidad lineal máxima |
el número de unidades |
El molino de alta velocidad es accesible 65 |
|
|
Cabeza y alimentación de las ruedas de molienda |
Ángulo de rotación |
A izquierda y a derecha. | ± 15° |
|
Tamaño estándar de la rueda de molienda |
Diámetro exterior x anchura x diámetro interior (mm) |
405*38 ((32-50) * 127 | |
|
Tamaño especial de la rueda |
Diámetro exterior x anchura x diámetro interior (mm) |
510*38 ((32-50) *127 | |
|
Velocidad del eje de la rueda de arena |
R.P.M. |
1650/1850/2100 |
|
|
Distancia de viaje |
En el caso de los | 250 | |
|
|
Rápido hacia adelante y rápido hacia atrás a una distancia segura |
40 | |
|
|
Alimentación por revolución |
20 | |
|
Unidad mínima de ajuste del eje X |
0.005 | ||
| Cabeza de trabajo |
Modo de rotación del husillo |
Se aplican las siguientes medidas: |
|
|
|
Margen de la cabeza de trabajo (grado) |
30° | |
|
Cabeza de la rueda de molienda (grados) |
90° | ||
| Velocidad del husillo | R.P.M. |
10 a 500 Ajuste de la polea del cinturón |
|
|
Con el dedo del dedo |
MT el precio de venta | - No, no es así.4 | |
|
El huso a través de la abertura |
En el caso de los | 25 | |
| Asiento trasero |
Distancia de estiramiento automática |
En el caso de los | 32 |
|
Con el dedo del dedo |
MT el precio de venta | - No, no es así.4 | |
|
mesa de trabajo |
Ángulo de rotación |
- ¿Qué es? | +9/-6 |
|
Alimentación manual de las ruedas |
Alimentación por revolución |
12.5 | |
|
Velocidad de alimentación automática |
En el caso de los | 50-4000/min | |
|
Dispositivo de rectificación de agujeros interiores (Facultativo) |
Velocidad del husillo | R.P.M. | 20,000(35,000-Especiales) |
| El motor | KW ((HP) | 0.75 | |
|
El motor |
Eje de la rueda de arena | KW ((HP) | 3.75 |
|
Las demás máquinas y aparatos |
KW ((HP) | 0.75 | |
|
Bombas de aceite de circulación de potencia hidráulica |
KW ((HP) | 0.75 | |
| Bombas de deslizamiento | KW ((HP) | 0.37 | |
|
Capacidad del tanque |
Caja de aceite del eje de la rueda de arena (presión estática y dinámica) |
- ¿ Qué? | 120 |
|
|
- ¿ Qué? | 60 | |
| El depósito de recolección | - ¿ Qué? | 80 | |
|
Tamaño del embalaje |
longitud x anchura x altura |
En el caso de los | 2900 x 2250 x 2100 |
| Peso neto | En kg | 2500 | |
