Datos del producto:
Pago y Envío Términos:
|
| Diámetro de la rueda de molienda: | 200-400m m | Dureza de las ruedas de moler: | HRA90-HRA95 |
|---|---|---|---|
| Material de las ruedas de molienda: | CBN/Diamond | Velocidad de la rueda de molienda: | 50-100 m/s |
| Precisión del husillo de la rueda de molienda: | 0.001 mm | El rodamiento del eje de la rueda de molienda: | NSK/SKF |
| Refrigerador del eje de la rueda de molienda: | oleoneumático | La vida útil de la broca: | 10000-20000h |
| Lubricación del husillo de la rueda de molienda: | Manual o automático | Ruido del eje de la rueda de moler: | ≤ 75 dB |
| Potencia del husillo de la rueda de molienda: | 7.5-15kw | Velocidad del eje de la rueda de molienda: | 1000-3000rpm |
| Cono del husillo de la muela abrasiva: | NT1comunicación | Vibración del husillo de la rueda de molienda: | ≤ 2,5 μm |
| Ancho de la rueda de molienda: | 50 a 100 mm | ||
| Resaltar: | NSK Grinder sin centro pequeño,Molinilla sin centro pequeña SKF,Máquina automática de rectificación de herramientas CNC |
||

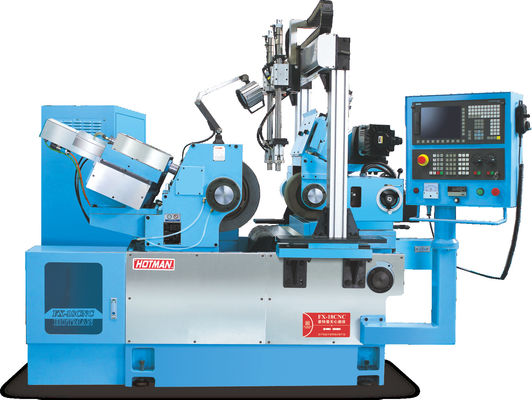

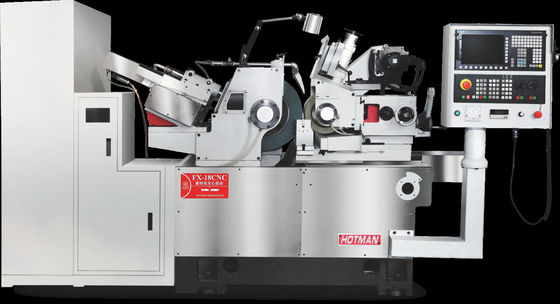

Máquina cilíndrica CNC de alta precisión FX-18CNC-1
Descripción del dispositivo:
1El cuerpo y los componentes están fundidos por hierro fundido de alta calidad Milhanna FC30, que es un tratamiento térmico normalizado artificialmente y luego tratado por envejecimiento natural.Seiki MITSUILa precisión del tamaño puede llegar hasta el nivel de micrones, para garantizar la alta precisión de los componentes básicos del equipo.
2Los rieles de guía de la máquina y los tornillos de bolas de precisión se lubrican continuamente mediante un sistema de lubricación automática para garantizar una mayor vida útil y precisión.El sistema de refrigeración está separado del cuerpo para eliminar las vibraciones y la disipación de calor favorable.
3.Equipado con el sistema automático de rectificación Siemens 828D CNC, y el desarrollo secundario, el diálogo hombre-máquina funcionamiento tonto, con muchos equipos opcionales para elegir,incluido el dispositivo de rectificación de orificios internos, dispositivo automático de medición de extremos, dispositivo automático de medición del diámetro exterior, etc.
4El sistema de alimentación de molienda está compuesto por una V y una pista plana de pala de precisión hecha a mano, con sistema de lubricación automática y tornillo de bola de molienda de precisión de nivel C3.que puede lograr un movimiento suave, excelente precisión de posicionamiento repetido y larga vida útil de la pista.
5. La configuración estándar del husillo de la rueda de molienda es la estructura de rodamiento trasera de cuatro y trasera de dos. También se puede seleccionar un husillo de presión dinámica y estática de alta precisión,con un valor de las características de una alta precisión de rotación, alta rigidez dinámica, buena resistencia a las vibraciones, alta eficiencia de molienda y buena calidad de la superficie de molienda.hasta 3500 RPM y 60 m/s.
6El asiento trasero está diseñado para ser rígido y robusto. Un cilindro deslizante de aleación de acero endurecido incrustado en el cuerpo de hierro fundido está diseñado para llevar el núcleo superior del MT4.La fuerza de levantamiento del cilindro deslizante se puede cambiar fácilmente por las perillas de ajuste en la parte trasera- Accesorios especiales asiento trasero de presión de aceite con pedal para facilitar la descarga de piezas de trabajo.
7Sistema de control numérico de Siemens como configuración estándar, después del desarrollo secundario, toda la interfaz de operación china, fácil de usar.el sistema CNC del equipo y el sistema de accionamiento tienen una mejor compatibilidad, al mismo tiempo con la reparación automática de arena y la función de compensación automática, para garantizar la estabilidad y la precisión de la alimentación y la molienda.
Especificación técnica:
| Proyecto | Unidad | Modelo: FX-18CNC-1 |
|
Rango de procesamiento de los modelos estándar (diámetro) |
En el caso de los | Φ 1-60 |
|
Tamaño de la rueda de molienda (OD * W * OD) |
En el caso de los | El valor de las emisiones de CO2 es el mismo que el valor de las emisiones de CO2 de los combustibles renovables.6 |
|
Tamaño de la rueda de ajuste (OD * W * OD) |
En el caso de los | Se trata de un sistema de control de las emisiones de gases de escape.2 |
| Velocidad de la rueda de molienda | RM | 1500 |
| Ajuste de la velocidad de las ruedas | RPM y velocidad | 0 a 250 |
|
La rueda de molienda impulsa el motor |
KW | 11.5 |
|
Servomotor de ajuste de las ruedas |
KW |
|
La bomba hidráulica impulsa el motor |
KW | 0.75 |
|
La bomba de enfriamiento impulsa el motor |
KW | 0.25 |
|
Rueda manual de ajuste de la rueda de alimentación |
En el caso de los | 3.5/ RPM 0.05/ escala |
|
Rueda de ajuste de ajuste fino rueda manual |
En el caso de los | 0.1/ a 0.001/ escala |
|
Rueda manual de alimentación de la mesa de trabajo |
En el caso de los | 9.0/ RPM 0.10/ escala |
|
Rueda manual de microajuste de la mesa de trabajo |
En el caso de los | 0.2/ vuelta 0.001/ escala |
| Recortar la rueda manual de alimentación | En el caso de los | 2.0/ girar 0.01/ escala |
| Ajustar el ángulo de inclinación de la rueda | Grado | +6 ° ~ -5 ° |
| Ajuste el ángulo de rotación | Grado | ± 6 ° |
|
Tamaño de la máquina (longitud * anchura * altura) |
En el caso de los | El número de unidades de producción es: |
| Tamaño del embalaje | En el caso de los | Las demás partidas del anexo II |
| Peso mecánico | En gramos | 2850 |
| Peso del embalaje | En gramos | 3000 |
