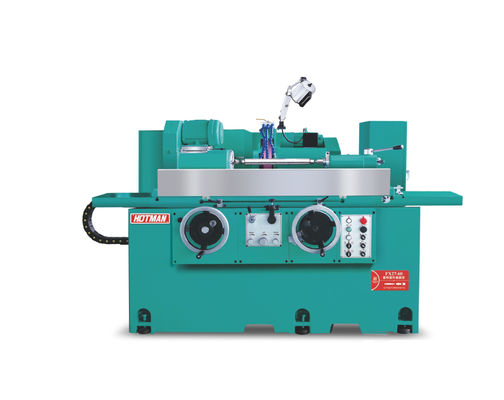

Máquina de moler cilíndrica Hotman estable E250 para usos múltiples 6000 r/min

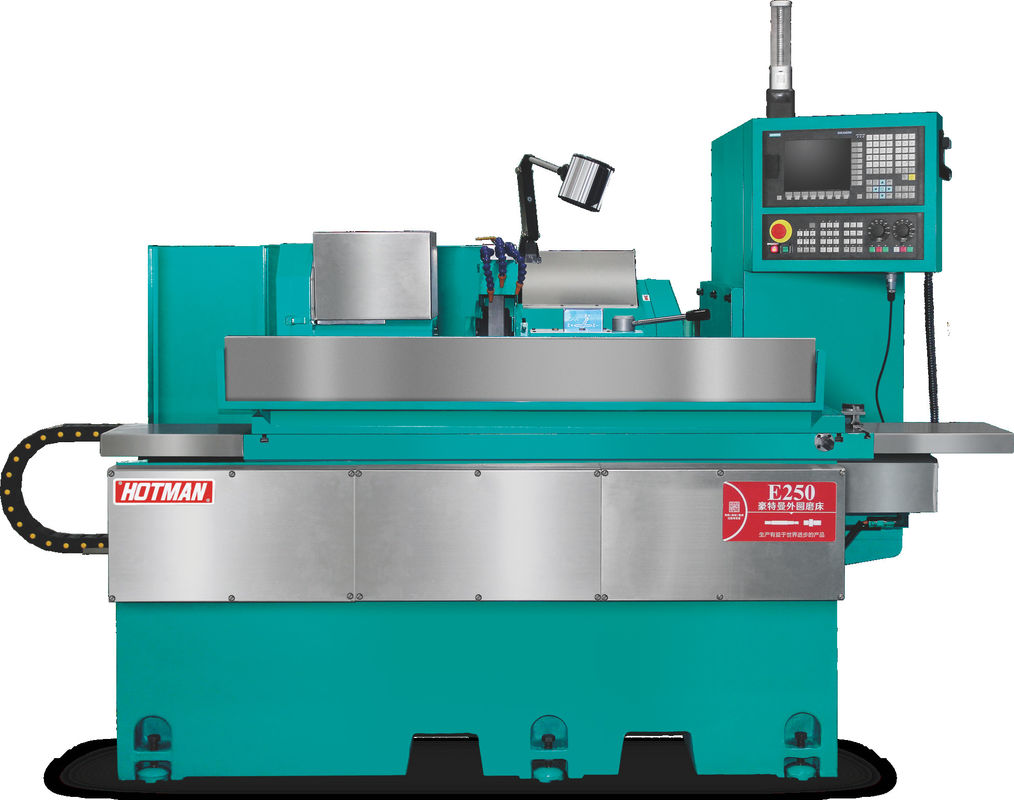

Máquina cilíndrica CNC de alta precisión E250


Descripción del dispositivo:

1El cuerpo y los componentes están fundidos por hierro fundido de alta calidad Milhanna FC30, que es un tratamiento térmico normalizado artificialmente y luego tratado por envejecimiento natural.Seiki MITSUILa precisión del tamaño puede llegar hasta el nivel de micrones, para garantizar la alta precisión de los componentes básicos del equipo.


2Los rieles de guía de la máquina y los tornillos de bolas de precisión se lubrican continuamente mediante un sistema de lubricación automática para garantizar una mayor vida útil y precisión.El sistema de refrigeración está separado del cuerpo para eliminar las vibraciones y la disipación de calor favorable.

3.Equipado con el sistema automático de rectificación Siemens 828D CNC, y el desarrollo secundario, el diálogo hombre-máquina funcionamiento tonto, con muchos equipos opcionales para elegir,incluido el dispositivo de rectificación de orificios internos, dispositivo automático de medición de extremos, dispositivo automático de medición del diámetro exterior, etc.

4El sistema de alimentación de molienda está compuesto por una V y una pista plana de pala de precisión hecha a mano, con sistema de lubricación automática y tornillo de bola de molienda de precisión de nivel C3.que puede lograr un movimiento suave, excelente precisión de posicionamiento repetido y larga vida útil de la pista.

5. La configuración estándar del husillo de la rueda de molienda es la estructura de rodamiento trasera de cuatro y trasera de dos. También se puede seleccionar un husillo de presión dinámica y estática de alta precisión,con un valor de las características de una alta precisión de rotación, alta rigidez dinámica, buena resistencia a las vibraciones, alta eficiencia de molienda y buena calidad de la superficie de molienda.hasta 3500 RPM y 60 m/s.


6El asiento trasero está diseñado para ser rígido y robusto. Un cilindro deslizante de aleación de acero endurecido incrustado en el cuerpo de hierro fundido está diseñado para llevar el núcleo superior del MT4.La fuerza de levantamiento del cilindro deslizante se puede cambiar fácilmente por las perillas de ajuste en la parte trasera- Accesorios especiales asiento trasero de presión de aceite con pedal para facilitar la descarga de piezas de trabajo.

7Sistema de control numérico de Siemens como configuración estándar, después del desarrollo secundario, toda la interfaz de operación china, fácil de usar.el sistema CNC del equipo y el sistema de accionamiento tienen una mejor compatibilidad, al mismo tiempo con la reparación automática de arena y la función de compensación automática, para garantizar la estabilidad y la precisión de la alimentación y la molienda.

1. Resumen del producto:

   Punto de trabajo	Producto	Modelo	Cantidad	Composición de los precios
   	Máquina de rectificación cilíndrica CNC de alta precisión (eje X, eje Z)	E 250: el contenido de		Véase la lista de precios con el anexo estándar

2. - ¿ Qué es?

   1) el     2) el   3) el   4) el     5) Las demás

   Utiliza el sistema CNC Siemens 828D de Alemania, Interfaz hombre-máquina amigable para rectificar, sin programación, programa de procesamiento generado automáticamente. Equipado con el eje de la rueda de molienda de alto rendimiento de precisión, el tornillo de bola de nivel de molienda de precisión. Doble eje servo accionamiento alimentación automática, automático de la rueda de molienda, puede cumplir con todo tipo de diferencia de segmento, arco circular, de formación de la superficie de aderezo, el sistema de compensación automática. Toda la superficie deslizante, la superficie de contacto y la superficie de guía están hechas de proceso de palado manual en el punto de rectificación para garantizar la estabilidad a largo plazo y la alta precisión de la máquina. Las piezas de fundición de la máquina se seleccionan estrictamente de hierro fundido avanzado FC25, tratamiento de envejecimiento, para garantizar que la base de las máquinas herramienta La pieza no se deforme.

3. Parámetro técnico:

   	Número	Proyecto	Unidad		Modelo:	E 250: el contenido de
   Capacidad de procesamiento         Cabeza de la rueda de molienda	1	Diámetro rotativo máximo de la mesa	En el caso de los		250
   	2	Distancia máxima entre dos pulgares	En el caso de los vehículos de motor		500
   	3	Diámetro máximo de molienda	En el caso de los vehículos de motor		250
   	4	Carga máxima entre dos corazones parietales	En kg (b)		60 ((顶心工作)/20 (只有工作头) (Sólo trabajo de cabeza)
   	5	Tamaño de la rueda de molienda (diámetro × anchura × apertura)	En el caso de los vehículos de motor		405 × 32 ~ 50 × 127
   	6	Velocidad de la rueda de molienda	rpm		1570
   	7	Velocidad lineal máxima de la rueda de molienda	el número de unidades		35
   	8	Las demás partidas de las demás partidas	En el caso de los vehículos de motor		Tipo automático
   	9	Alimentación mínima en el eje X	En el caso de los vehículos de motor		0.001
   	10	Ángulo de alimentación	- ¿Qué es?		90
   	11	Tiempo de alimentación	En el caso de los		250
   	12	Velocidad de movimiento rápida del eje X	Se aplican las siguientes medidas:		0 a 10000
   Cuadro de la cabeza	13	Velocidad del husillo	rpm		Entre 50 y 500
   	14	Forma del husillo			Las demás máquinas de la partida 8411
   	15	Especificación del pulgar			MT-4
   Cuadro de popa	16	Distancia telescópica automática (tipo hidráulico)	En el caso de los		40
   	17	Especificación del pulgar			MT-4
   	18	Modo de trabajo			Manual de trabajo
   mesa de trabajo	19	Velocidad de movimiento rápido en el eje Z	el número de unidades		0 a 2000
   	20	Alimentación mínima en el eje z	En el caso de los		0.001
   	21	Viajes máximos	En el caso de los		550
   	22	Ángulo de rotación	- ¿Qué es?		+6/-9
   El motor	23	Motor de eje de la rueda de molienda	KW		3.75 y 5.5
   	24	Motor de alimentación del eje X (servo)	KW		2.2
   	25	Motor de alimentación del eje Z (servo)	KW		2.2
   	26	Motor de eje del marco de cabeza	KW		0.75
   	27	Motor de la bomba de enfriamiento	KW		0.75
   	28	Motor de aceite lubricante	KW		Cuatro cuartas partes
   	29	Motor de la bomba de aceite de cola (especial)	KW		0.75
   Las demás	30	Aceite lubricante para el eje X/Z guía/tortilla de conducción			MOBIL#1409 o ISO VG68 para las aplicaciones de las categorías II y III
   	31	Peso neto de la máquina	En kilos		Aproximadamente 3200
   	32	Peso bruto de la máquina	En kilos		Aproximadamente 3400
   	33	Tamaño del envase (longitud * anchura * altura)	En el caso de los		2800*2000*2000
