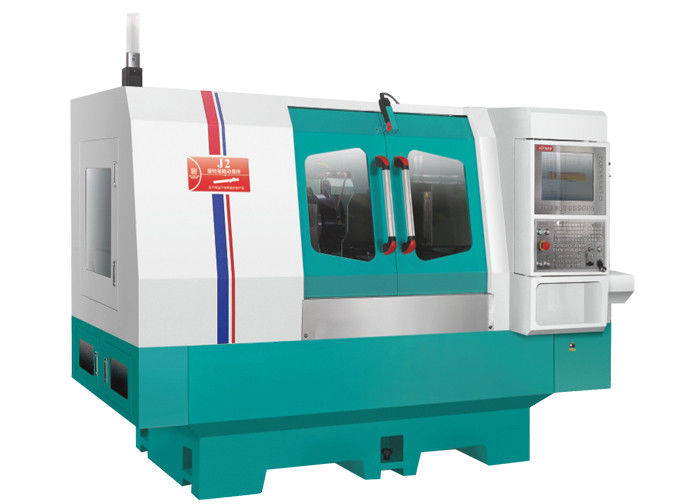

Máquina de rectificación de ejes de resorte multipropósito resistente al desgaste-J2

Máquina de molienda de árbol de levas J2

Peculiaridad:
1. Se adopta un enlace de interpolación CNC de dos ejes para el control de retroalimentación en bucle cerrado de la alimentación de la rueda de molienda (eje X) y la rotación de la pieza de trabajo (eje C),para obtener una rectificación de precisión eficiente de las piezas de trabajo del cigüeñal.
2. Eje de la rueda de molienda, eje motorizado de suspensión líquida estática y estática, alta rigidez, alta velocidad, baja vibración, alta fuerza de molienda.
3Velocidad de línea 70 m/s.


(1) Eje central de trabajo móvil con codificador Renishaw incorporado.

(2) Capacidad de carga de la válvula 150Nm

(3) rodamiento de bolas de contacto angular de precisión

(4) redondez ≤ 1 μm

(5) Gran ángulo de rotación

(6) Líquido refrigerante en el centro

(7) Alimentado por un motor síncrono de imán permanente

(8) Función de parada de posición

La cabeza de trabajo de alta rigidez con centro de trabajo móvil, está soportada por un rodamiento de bola de contacto angular de alta rigidez y alta precisión y un rodamiento de rodillo cónico,que hacen que el husillo la mayor estabilidad y extrema rigidez.
El chuck cónico MT-4 se utiliza en el huso, con un agujero central de φ24 mm, por el que puede pasar el dispositivo de tensión del accesorio, así como el líquido de enfriamiento.
La cabeza de trabajo es accionada por un servomotor digital de CA Sodick, con velocidades variables.

Descripción del dispositivo:

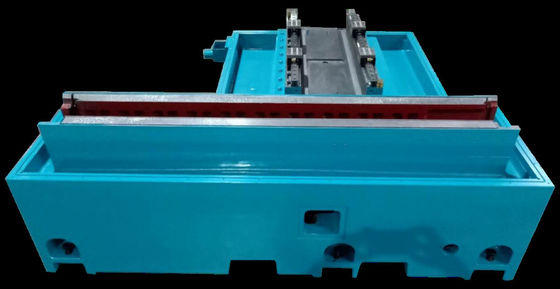

1El cuerpo y los componentes están fundidos por hierro fundido de alta calidad Milhanna FC30, que es un tratamiento térmico normalizado artificialmente y luego tratado por envejecimiento natural.Seiki MITSUILa precisión del tamaño puede llegar hasta el nivel de micrones, para garantizar la alta precisión de los componentes básicos del equipo.


2Los rieles de guía de la máquina y los tornillos de bolas de precisión se lubrican continuamente mediante un sistema de lubricación automática para garantizar una mayor vida útil y precisión.El sistema de refrigeración está separado del cuerpo para eliminar las vibraciones y la disipación de calor favorable.

3.Equipado con el sistema automático de rectificación Siemens 828D CNC, y el desarrollo secundario, el diálogo hombre-máquina funcionamiento tonto, con muchos equipos opcionales para elegir,incluido el dispositivo de rectificación de orificios internos, dispositivo automático de medición de extremos, dispositivo automático de medición del diámetro exterior, etc.

4El sistema de alimentación de molienda está compuesto por una V y una pista plana de pala de precisión hecha a mano, con sistema de lubricación automática y tornillo de bola de molienda de precisión de nivel C3.que puede lograr un movimiento suave, excelente precisión de posicionamiento repetido y larga vida útil de la pista.

5. La configuración estándar del husillo de la rueda de molienda es la estructura de rodamiento trasera de cuatro y trasera de dos. También se puede seleccionar un husillo de presión dinámica y estática de alta precisión,con un valor de las características de una alta precisión de rotación, alta rigidez dinámica, buena resistencia a las vibraciones, alta eficiencia de molienda y buena calidad de la superficie de molienda.hasta 3500 RPM y 60 m/s.


6El asiento trasero está diseñado para ser rígido y robusto. Un cilindro deslizante de aleación de acero endurecido incrustado en el cuerpo de hierro fundido está diseñado para llevar el núcleo superior del MT4.La fuerza de levantamiento del cilindro deslizante se puede cambiar fácilmente por las perillas de ajuste en la parte trasera- Accesorios especiales asiento trasero de presión de aceite con pedal para facilitar la descarga de piezas de trabajo.

7Sistema de control numérico de Siemens como configuración estándar, después del desarrollo secundario, toda la interfaz de operación china, fácil de usar.el sistema CNC del equipo y el sistema de accionamiento tienen una mejor compatibilidad, al mismo tiempo con la reparación automática de arena y la función de compensación automática, para garantizar la estabilidad y la precisión de la alimentación y la molienda.
