J2 Máquina de rectificación de árbol de resorte de refrigeración por aire de 3 fases de múltiples funciones

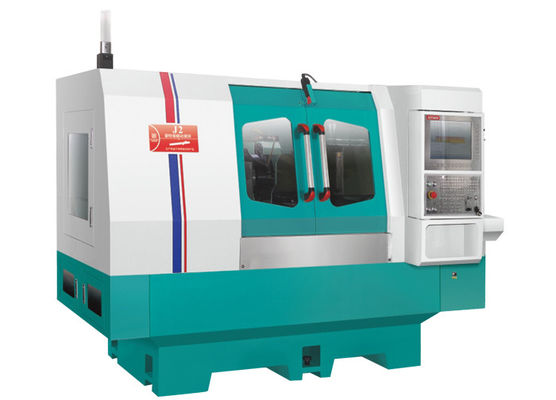

Rectificadora de árboles de levas J2

Descripción del dispositivo:

1. El cuerpo y los componentes están fundidos con hierro fundido de alta calidad Milhanna FC30, que se somete a tratamiento térmico de normalización artificial y luego a envejecimiento natural. Los componentes se procesan con equipos de clase mundial como YASDA, MITSUI SEIKI, TOSHIBA, ELB y otros, mediante un único proceso de sujeción. El tamaño de precisión puede ser de hasta nivel de micras, para garantizar componentes básicos de equipos de alta precisión.

2. Los rieles guía y los husillos de bolas de precisión de la máquina se lubrican continuamente mediante un sistema de lubricación automático para garantizar una vida útil y precisión más largas. El sistema de refrigeración está separado del cuerpo para eliminar la vibración y favorecer la disipación del calor.

3. Equipado con el sistema de rectificado automático CNC Siemens 828D, y desarrollo secundario, operación tonta de diálogo hombre-máquina, con muchos equipos opcionales para elegir, incluido el dispositivo de rectificado de orificios internos, el dispositivo de medición de extremos automático, el dispositivo de medición de diámetro exterior automático, etc.

4. El sistema de avance de rectificado está compuesto por una pista en V y una pista plana de pala de precisión artesanal, con sistema de lubricación automático y husillo de bolas de rectificado de precisión de nivel C3, que puede lograr un movimiento suave, una excelente precisión de posicionamiento repetido y una larga vida útil de la pista.

5. La configuración estándar del husillo de la muela abrasiva es una estructura de cojinete trasero cuatro y trasero dos. También se puede seleccionar un husillo de presión dinámica y estática de alta precisión, que tiene las características de alta precisión de rotación, alta rigidez dinámica, buena resistencia a la vibración, alta eficiencia de rectificado y buena calidad de la superficie de rectificado. Para el rectificado de piezas especiales, la velocidad de la muela abrasiva se puede ajustar, hasta 3500 RPM y 60 m/s.

6. El contrapunto está diseñado para ser rígido y robusto. Un cilindro deslizante de acero aleado endurecido incrustado en el cuerpo de hierro fundido está diseñado para transportar el núcleo superior MT4. La fuerza de elevación del cilindro deslizante se puede cambiar fácilmente mediante perillas de ajuste en la parte trasera. Accesorios especiales contrapunto de presión de aceite con un pedal para facilitar la descarga de piezas de trabajo.

7. Sistema de control numérico Siemens como configuración estándar, después del desarrollo secundario, toda la interfaz de operación en chino, fácil de usar. Equipado con servomotor de alto rendimiento Siemens, el sistema CNC y el sistema de accionamiento del equipo tienen una mejor compatibilidad, al mismo tiempo con función de reparación automática de arena y compensación automática, para garantizar la estabilidad y precisión de la alimentación y el rectificado.

Detalles del producto:

(1) Husillo central de trabajo móvil con codificador Renishaw incorporado.

(2) Capacidad de carga del mandril 150 Nm

(3) Rodamiento de bolas de contacto angular de precisión

(4) Redondez ≤1μm

(5) Gran ángulo de rotación

(6) Líquido refrigerante en el centro

(7) Impulsado por motor síncrono de imán permanente

(8) Función de parada de posicionamiento

El cabezal de trabajo de alta rigidez con centro de trabajo móvil, está soportado por un rodamiento de bolas de contacto angular y un rodamiento de rodillos cónicos de alta rigidez y alta precisión, lo que hace que el husillo sea el más estable y de rigidez extrema.

Se utiliza un mandril cónico MT-4 en el husillo, con un orificio central de φ24 mm, por donde puede pasar el dispositivo de tensión de la fijación, así como el líquido refrigerante.

El cabezal de trabajo es impulsado por un servomotor de CA digital Sodick, con velocidades variables. Se pueden rectificar piezas irregulares, debido al posicionamiento rápido y preciso del husillo, y al eje X y eje C interactivos.
