Datos del producto:
Pago y Envío Términos:
|
| Sistema de refrigeración: | Refrigeración por agua | Rueda de molienda: | Para el ensayo de las emisiones de CO2 |
|---|---|---|---|
| Motor de las ruedas de molienda: | 3 kW | Velocidad de la rueda de molienda: | Se aplicarán las siguientes medidas: |

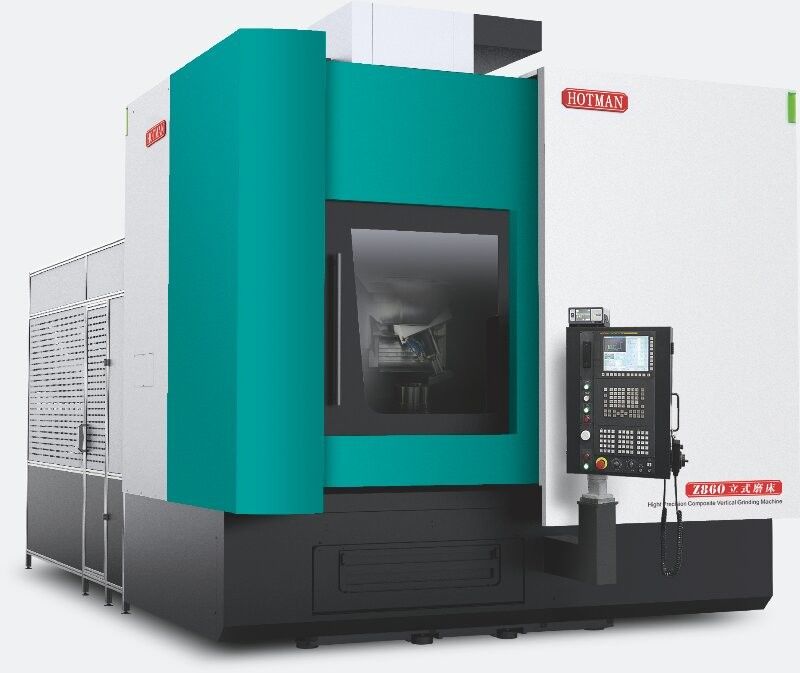

| El material: | Acero | Nombre: | Rectificadora vertical |
| El poder: | 7.5KW | Tamaño: | Se trata de una muestra de las características de las máquinas de ensayo. |
| velocidad: | Se aplicarán las siguientes medidas: | Motor de alimentación de la mesa: | 1.5KW |
| Velocidad de alimentación de la mesa: | Se aplicarán las siguientes medidas: | Tamaño de la mesa: | 800*400m m |
| El tipo: | MÁQUINA DE PULIR | Válvulas: | Las demás: |
| Peso: | 1600 kg | ||
| Resaltar: | Máquina de rectificación vertical de acero,7Máquina de rectificación vertical de 5 kW,Molino vertical de enfriamiento por agua |
||
Descripción del dispositivo:
1El cuerpo y los componentes están fundidos por hierro fundido de alta calidad Milhanna FC30, que es un tratamiento térmico normalizado artificialmente y luego tratado por envejecimiento natural.Seiki MITSUILa precisión del tamaño puede llegar hasta el nivel de micrones, para garantizar la alta precisión de los componentes básicos del equipo.
2Los rieles de guía de la máquina y los tornillos de bolas de precisión se lubrican continuamente mediante un sistema de lubricación automática para garantizar una mayor vida útil y precisión.El sistema de refrigeración está separado del cuerpo para eliminar las vibraciones y la disipación de calor favorable.
3.Equipado con el sistema automático de rectificación Siemens 828D CNC, y el desarrollo secundario, el diálogo hombre-máquina funcionamiento tonto, con muchos equipos opcionales para elegir,incluido el dispositivo de rectificación de orificios internos, dispositivo automático de medición de extremos, dispositivo automático de medición del diámetro exterior, etc.
4El sistema de alimentación de molienda está compuesto por una V y una pista plana de pala de precisión hecha a mano, con sistema de lubricación automática y tornillo de bola de molienda de precisión de nivel C3.que puede lograr un movimiento suave, excelente precisión de posicionamiento repetido y larga vida útil de la pista.
5. La configuración estándar del husillo de la rueda de molienda es la estructura de rodamiento trasera de cuatro y trasera de dos. También se puede seleccionar un husillo de presión dinámica y estática de alta precisión,con un valor de las características de una alta precisión de rotación, alta rigidez dinámica, buena resistencia a las vibraciones, alta eficiencia de molienda y buena calidad de la superficie de molienda.hasta 3500 RPM y 60 m/s.
6El asiento trasero está diseñado para ser rígido y robusto. Un cilindro deslizante de aleación de acero endurecido incrustado en el cuerpo de hierro fundido está diseñado para llevar el núcleo superior del MT4.La fuerza de levantamiento del cilindro deslizante se puede cambiar fácilmente por las perillas de ajuste en la parte trasera- Accesorios especiales asiento trasero de presión de aceite con pedal para facilitar la descarga de piezas de trabajo.
7Sistema de control numérico de Siemens como configuración estándar, después del desarrollo secundario, toda la interfaz de operación china, fácil de usar.el sistema CNC del equipo y el sistema de accionamiento tienen una mejor compatibilidad, al mismo tiempo con la reparación automática de arena y la función de compensación automática, para garantizar la estabilidad y la precisión de la alimentación y la molienda.

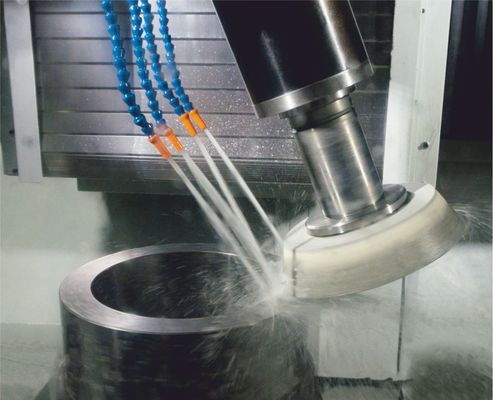

1Una vez que se cierra, se puede terminar la molienda del agujero interior, el círculo exterior, el cono y la cara final de las piezas.
2Apto para el procesamiento de disco/eje corto/mango/anillo y otras piezas
Torreta de posicionamiento de doble engranaje del eje B:
Grillado de diámetro interior/exterior con posicionamiento a 0 °,22El posicionamiento de 0,5 ° puede utilizarse para rectificar de manera eficiente el diámetro exterior y la superficie de los extremos.
Comentario de la escala de rejilla:
El eje X y el eje Z están equipados con control de retroalimentación mediante regla de rejilla (el eje Z es opcional) para lograr un mecanizado de alta precisión.
La librería de las ruedas de molienda del ATC:
En el proceso de mecanizado continuo de las piezas, se utilizan seis molineras de diferentes especificaciones y formas, equipadas según las necesidades de mecanizado.
El uso de la máquina de moler para la fabricación de piezas de moler de granito es muy complejo, no es necesario reemplazarla muela con frecuencia, lo que permite realizar el aderezo automático en línea y la compensación de tamaño.
Sistema de gestión de la temperatura:
En el procesamiento continuo de lotes, puede controlar la temperatura de la pieza de trabajo y el cuerpo de la máquina herramienta, para lograr un procesamiento de mayor precisión.
Ampliamente utilizado:
Partes de maquinaria de trabajo, tales como mangas de husillo, piezas de maquinaria de ingeniería, tales como engranajes cómodos, piezas de reducción, tales como engranajes planetarios (para la generación de energía eólica), piezas de motores de navegación marítima CAM
Precisión de trabajo:
| Rondaje | 1.5 μm |
| Coaxialidad | 2.5 μm |
| La rugosidad de la superficie | 0.1 μm |
Capacidad de procesamiento:
| Diámetro exterior máximo de molienda | 860 mm |
| Rango de diámetro de rectificación del círculo interior | Ø50 ~ 700 mm |
| Alturas máximas de molienda | Las demás: |
| Carga máxima de la mesa | 800 kg de peso |
