Datos del producto:
Pago y Envío Términos:
|
| Diámetro de la rueda de molienda: | 200 mm | Corriente del motor de la rueda de molienda: | 3.5A |
|---|---|---|---|
| Frecuencia del motor de la rueda de molienda: | 50 Hz | Potencia del motor de la rueda de molienda: | 2.2KW |
| Velocidad del motor de la rueda de molienda: | Las demás partidas | Voltado del motor de la rueda de molienda: | Las demás: |
| Velocidad de la rueda de molienda: | El número de velocidades | Corriente del motor del eje de la rueda de molienda: | 2.5A |
| Frecuencia del motor del eje de la rueda de molienda: | 50 Hz | Potencia del motor del eje de la rueda de molienda: | 1.5KW |
| Voltado del motor del eje de la rueda de molienda: | Las demás: | Velocidad del eje de la rueda de molienda: | El número de velocidades |
| Cono del husillo de la muela abrasiva: | Morse 3 | Ancho de la rueda de molienda: | 20 mm |
| Resaltar: | Máquina de rectificación sin centro externa,Máquina de rectificación sin centro 380 V,2.5A rectificación externa sin centro |
||

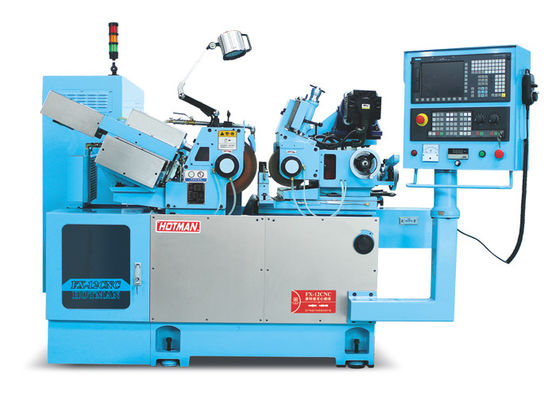

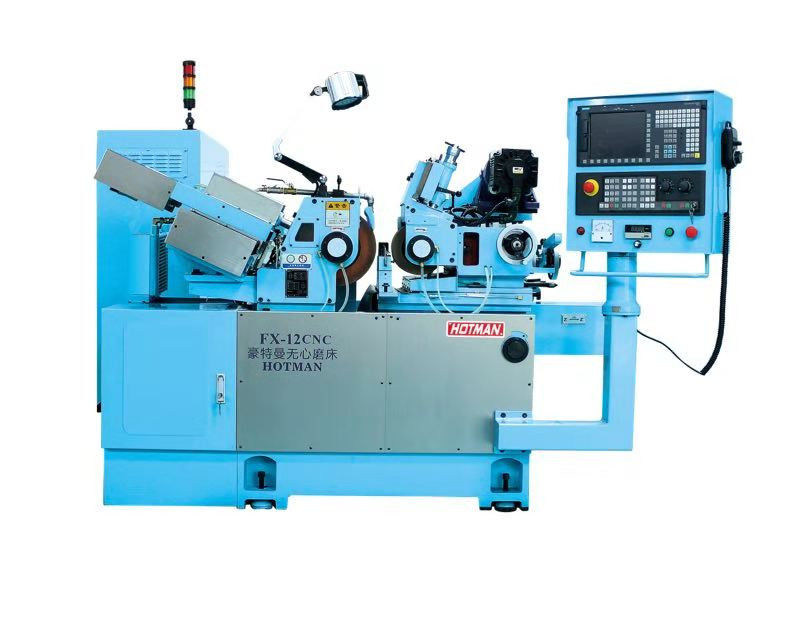

Máquina de rectificación sin centro CNC de alta precisiónFX-12CNC-3
Modelo del equipo:
| Especificación mecánica | Modo:FX-12CNC-3 |
| Rango de mecanizado (diámetro) | 0.5 mm-40 mm |
|
Tamaño de la rueda de molienda (OD * W * OD) |
Se aplicarán las siguientes medidas: |
|
Tamaño de la rueda de ajuste (OD * W * OD) |
Se aplicarán las siguientes medidas: |
| Velocidad de la rueda de molienda | Las velocidades de las máquinas |
| Ajuste de la velocidad de las ruedas | 0-320 rpm |
|
La rueda de molienda impulsa el motor |
5.5KW |
| Servomotor de ajuste de las ruedas | 2.0kw AC SERVO MOTOR |
| Motor de alimentación por servo | 1.5KW |
|
La bomba hidráulica impulsa el motor |
0.75KW |
|
La bomba de enfriamiento impulsa el motor |
0.125KW |
|
Rueda manual de ajuste de la rueda de alimentación |
3.5 mm/ vuelta 0.02 mm/ escala |
|
Rueda de ajuste de ajuste fino rueda manual |
0.1 mm/ vuelta 0.001 mm/ escala |
| Precisión de la alimentación | 0.001 mm |
| Ajustar el ángulo de inclinación de la rueda | +5° ∼ 3° |
| Ajuste el ángulo de rotación | ± 5° |
| Dimensión mecánica | Se trata de un sistema de control de la velocidad. |
| Tamaño del embalaje | Las medidas de ensayo se aplicarán en el caso de las máquinas de ensayo. |
| Peso mecánico | 2 000 kg |
| Peso del embalaje | 2300 kg |
Descripción del dispositivo:
1El cuerpo y los componentes están fundidos por hierro fundido de alta calidad Milhanna FC30, que es un tratamiento térmico normalizado artificialmente y luego tratado por envejecimiento natural.Seiki MITSUILa precisión del tamaño puede llegar hasta el nivel de micrones, para garantizar la alta precisión de los componentes básicos del equipo.
2Los rieles de guía de la máquina y los tornillos de bolas de precisión se lubrican continuamente mediante un sistema de lubricación automática para garantizar una mayor vida útil y precisión.El sistema de refrigeración está separado del cuerpo para eliminar las vibraciones y la disipación de calor favorable.
3.Equipado con el sistema automático de rectificación Siemens 828D CNC, y el desarrollo secundario, el diálogo hombre-máquina funcionamiento tonto, con muchos equipos opcionales para elegir,incluido el dispositivo de rectificación de orificios internos, dispositivo automático de medición de extremos, dispositivo automático de medición del diámetro exterior, etc.
4El sistema de alimentación de molienda está compuesto por una V y una pista plana de pala de precisión hecha a mano, con sistema de lubricación automática y tornillo de bola de molienda de precisión de nivel C3.que puede lograr un movimiento suave, excelente precisión de posicionamiento repetido y larga vida útil de la pista.
5. La configuración estándar del husillo de la rueda de molienda es la estructura de rodamiento trasera de cuatro y trasera de dos. También se puede seleccionar un husillo de presión dinámica y estática de alta precisión,con un valor de las características de una alta precisión de rotación, alta rigidez dinámica, buena resistencia a las vibraciones, alta eficiencia de molienda y buena calidad de la superficie de molienda.hasta 3500 RPM y 60 m/s.
6El asiento trasero está diseñado para ser rígido y robusto. Un cilindro deslizante de aleación de acero endurecido incrustado en el cuerpo de hierro fundido está diseñado para llevar el núcleo superior del MT4.La fuerza de levantamiento del cilindro deslizante se puede cambiar fácilmente por las perillas de ajuste en la parte trasera- Accesorios especiales asiento trasero de presión de aceite con pedal para facilitar la descarga de piezas de trabajo.
7Sistema de control numérico de Siemens como configuración estándar, después del desarrollo secundario, toda la interfaz de operación china, fácil de usar.el sistema CNC del equipo y el sistema de accionamiento tienen una mejor compatibilidad, al mismo tiempo con la reparación automática de arena y la función de compensación automática, para garantizar la estabilidad y la precisión de la alimentación y la molienda.
