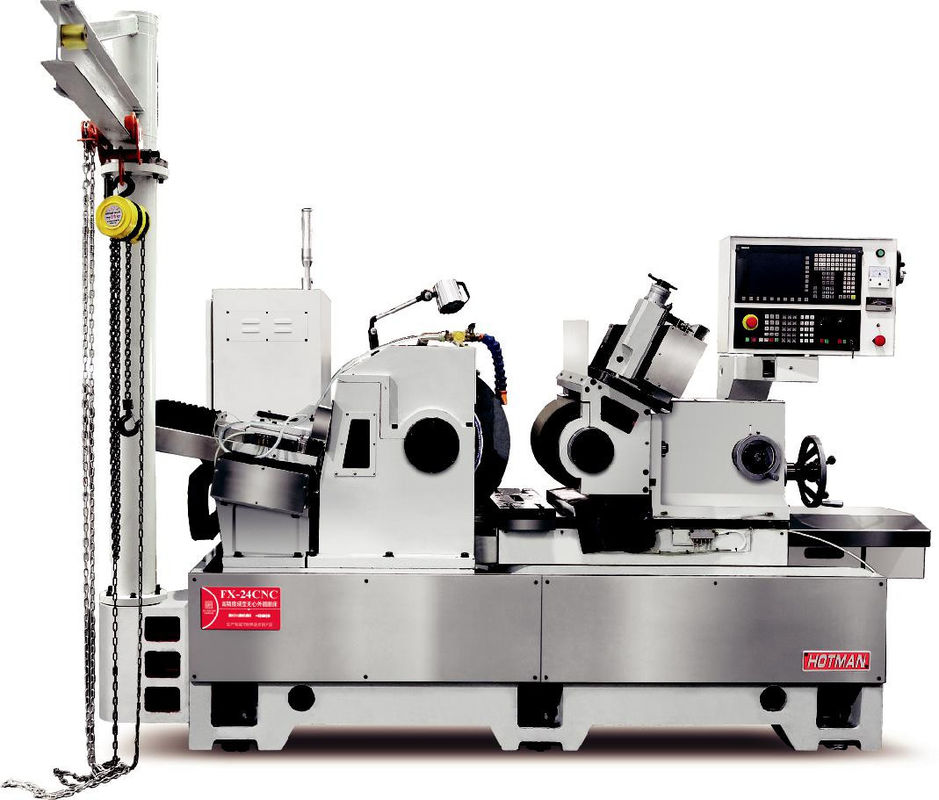

FX-24CNC Hotman Practical CNC Grinder sin centro 0,1-3 mm/min sistema de molienda

Máquina de rectificación sin centro CNC de alta precisiónFX-24CNC

1Herramienta para moldear:

  Se prefiere la molienda de piezas de gran diámetro

2Sistema de eje:

●El eje principal de la rueda de molienda adopta el husillo tipo Perrin con doble soporte antes y después.

● El motor de ruedas adopta un par de 30 kW y un motor de alta potencia.

●El eje utiliza una rueda de rectificación de 610 mm de diámetro exterior para aumentar el efecto de rectificación.la rueda de molienda con un ancho máximo de 400 mm puede instalarse para satisfacer los requisitos de diferentes piezas de trabajo.

●El sistema de ensamblaje de las ruedas de molienda con conexión de dos ejes se utiliza para varios tipos de piezas.

● Bajo centro de gravedad, aumento de la estabilidad de molienda, puede garantizar la precisión de las máquinas herramientas durante mucho tiempo.

●Super fuerza de rectificación, más adecuada para el procesamiento de piezas de gran diámetro, acorta en gran medida el tiempo de procesamiento.

●Es muy adecuado para la instalación de equipos automáticos, tales como manipulador de elevación de rectificación y alimentación y recepción automática.

Descripción del dispositivo:

1El cuerpo y los componentes están fundidos por hierro fundido de alta calidad Milhanna FC30, que es un tratamiento térmico normalizado artificialmente y luego tratado por envejecimiento natural.Seiki MITSUILa precisión del tamaño puede llegar hasta el nivel de micrones, para garantizar la alta precisión de los componentes básicos del equipo.

2Los rieles de guía de la máquina y los tornillos de bolas de precisión se lubrican continuamente mediante un sistema de lubricación automática para garantizar una mayor vida útil y precisión.El sistema de refrigeración está separado del cuerpo para eliminar las vibraciones y la disipación de calor favorable.

3.Equipado con el sistema automático de rectificación Siemens 828D CNC, y el desarrollo secundario, el diálogo hombre-máquina funcionamiento tonto, con muchos equipos opcionales para elegir,incluido el dispositivo de rectificación de orificios internos, dispositivo automático de medición de extremos, dispositivo automático de medición del diámetro exterior, etc.

4El sistema de alimentación de molienda está compuesto por una V y una pista plana de pala de precisión hecha a mano, con sistema de lubricación automática y tornillo de bola de molienda de precisión de nivel C3.que puede lograr un movimiento suave, excelente precisión de posicionamiento repetido y larga vida útil de la pista.

5. La configuración estándar del husillo de la rueda de molienda es la estructura de rodamiento trasera de cuatro y trasera de dos. También se puede seleccionar un husillo de presión dinámica y estática de alta precisión,con un valor de las características de una alta precisión de rotación, alta rigidez dinámica, buena resistencia a las vibraciones, alta eficiencia de molienda y buena calidad de la superficie de molienda.hasta 3500 RPM y 60 m/s.

6El asiento trasero está diseñado para ser rígido y robusto. Un cilindro deslizante de aleación de acero endurecido incrustado en el cuerpo de hierro fundido está diseñado para llevar el núcleo superior del MT4.La fuerza de levantamiento del cilindro deslizante se puede cambiar fácilmente por las perillas de ajuste en la parte trasera- Accesorios especiales asiento trasero de presión de aceite con pedal para facilitar la descarga de piezas de trabajo.

7Sistema de control numérico de Siemens como configuración estándar, después del desarrollo secundario, toda la interfaz de operación china, fácil de usar.el sistema CNC del equipo y el sistema de accionamiento tienen una mejor compatibilidad, al mismo tiempo con la reparación automática de arena y la función de compensación automática, para garantizar la estabilidad y la precisión de la alimentación y la molienda.
