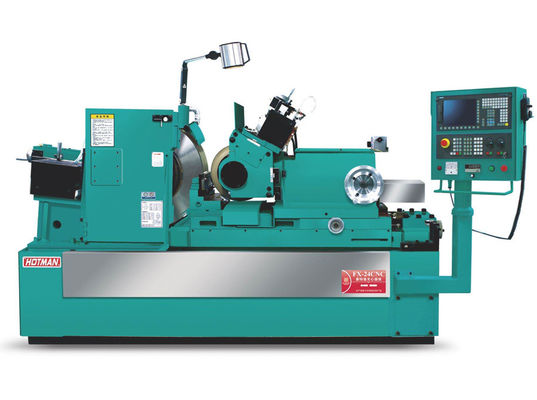

Máquina de rectificación cilíndrica industrial totalmente automática

Máquina de rectificación cilíndrica industrial totalmente automática

Especificación técnica:




Nuevo concepto de diseño, bajo coste y operación sencilla:

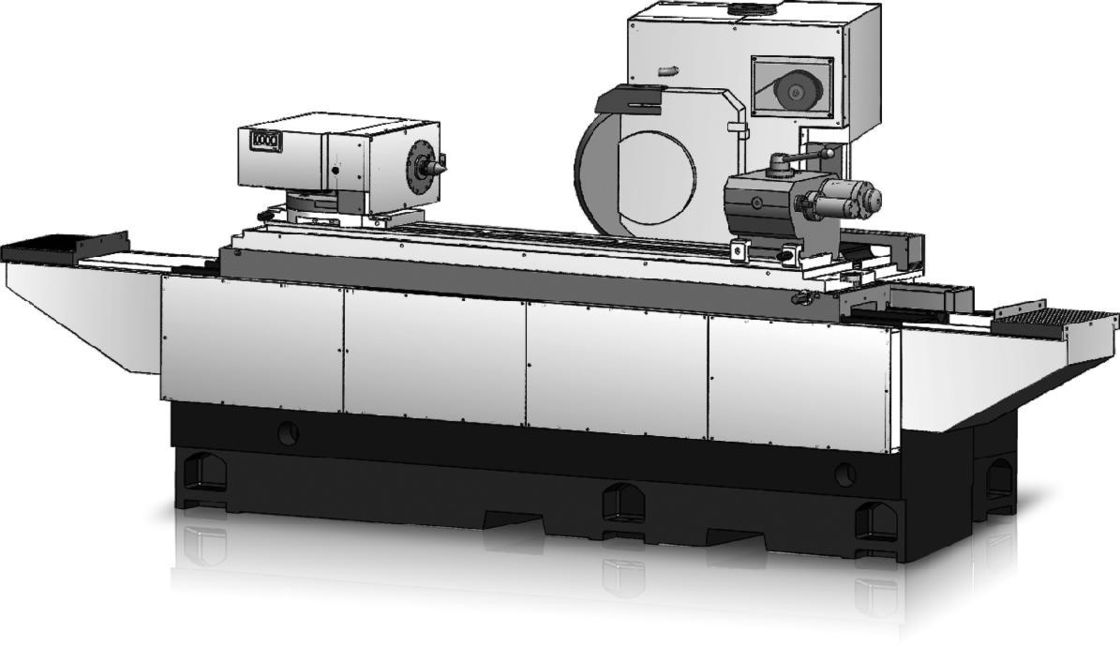

Estructura del marco, utilizando hierro fundido de alta calidad (FC30), diseño de centro de gravedad bajo, el último análisis asistido por ordenador de elementos finitos, la rigidez

Este diseño de la estructura excelente hace que la máquina completamente

A prueba de golpes y absorción de golpes, garantizando su alta rigidez y el máximo rendimiento de amortiguación, prolongando así la vida útil de la máquina.

Modo de desplazamiento de la cama y alimentación:


1El desplazamiento izquierdo y derecho de la mesa y la alimentación de la cabeza de la muela se realizan a mano.

2El desplazamiento del lecho es impulsado por la presión del aceite, y la alimentación de la cabeza de la rueda de molienda se opera manualmente.

3El lecho es accionado por presión de aceite, la cabeza de la rueda de molienda se envía y devuelve longitudinalmente, y la alimentación se opera manualmente.

4El desplazamiento del lecho es impulsado por la presión del aceite, la cabeza de la rueda de molienda alimentación rápida longitudinal y retorno rápido, operación de alimentación automática.

5- Añadir un dispositivo de medición automático.


Descripción del dispositivo:

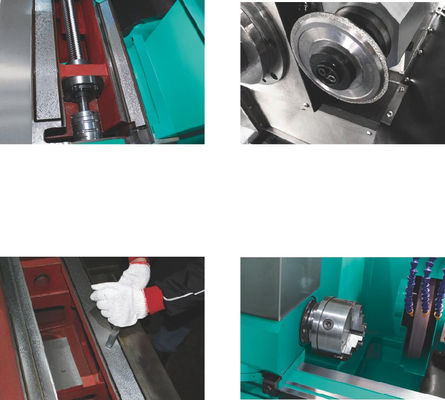

1El cuerpo y los componentes son fundidos por hierro fundido de alta calidad Milhanna FC30, que es un tratamiento térmico normalizado artificialmente y luego tratado por envejecimiento natural.Seiki MITSUILa precisión del tamaño puede llegar hasta el nivel de micrones, para garantizar la alta precisión de los componentes básicos del equipo.


2Los rieles de guía de la máquina y los tornillos de bolas de precisión se lubrican continuamente mediante un sistema de lubricación automática para garantizar una mayor vida útil y precisión.El sistema de refrigeración está separado del cuerpo para eliminar las vibraciones y la disipación de calor favorable.

3.Equipado con el sistema automático de rectificación Siemens 828D CNC, y el desarrollo secundario, el diálogo hombre-máquina funcionamiento tonto, con muchos equipos opcionales para elegir,incluido el dispositivo de rectificación de orificios internos, dispositivo automático de medición de extremos, dispositivo automático de medición del diámetro exterior, etc.

4El sistema de alimentación de molienda está compuesto por una V y una pista plana de pala de precisión hecha a mano, con sistema de lubricación automática y tornillo de bola de molienda de precisión de nivel C3,que puede lograr un movimiento suave, excelente precisión de posicionamiento repetido y larga vida útil de la pista.

5La configuración estándar del husillo de la rueda de molienda es la estructura trasera de cuatro y dos rodamientos traseros. También se puede seleccionar un husillo de presión dinámica y estática de alta precisión,con un valor de las características de una alta precisión de rotación, alta rigidez dinámica, buena resistencia a las vibraciones, alta eficiencia de molienda y buena calidad de la superficie de molienda.hasta 3500 RPM y 60 m/s.


6El asiento trasero está diseñado para ser rígido y robusto.La fuerza de levantamiento del cilindro deslizante se puede cambiar fácilmente por las perillas de ajuste en la parte trasera- Accesorios especiales asiento trasero de presión de aceite con pedal para facilitar la descarga de piezas de trabajo.

7Sistema de control numérico de Siemens como configuración estándar, después del desarrollo secundario, toda la interfaz de operación china, fácil de usar.el sistema CNC del equipo y el sistema de accionamiento tienen una mejor compatibilidad, al mismo tiempo con la reparación automática de arena y la función de compensación automática, para garantizar la estabilidad y la precisión de la alimentación y la molienda.
