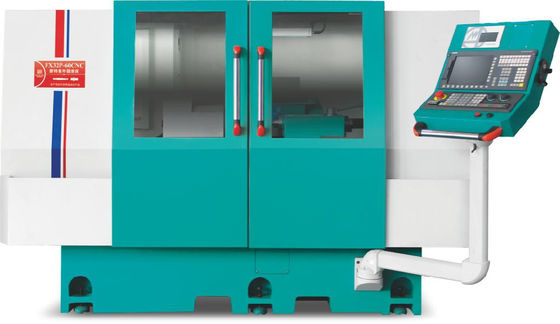

Hotman 3 Fase 50Hz Máquina de molienda cilíndrica de 1700x1500x1750 mm

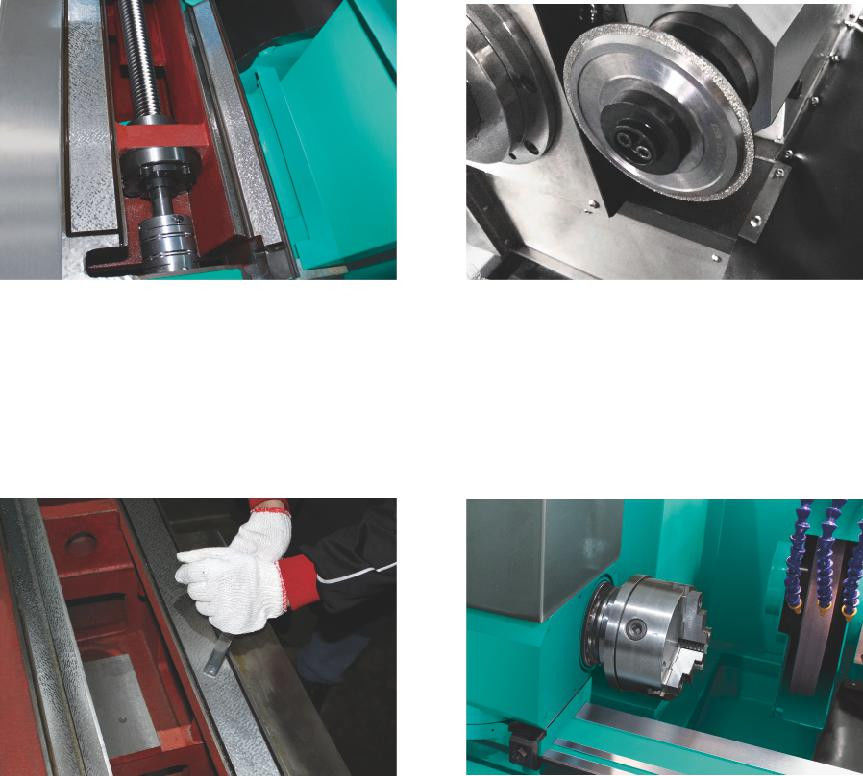

Mecanismo principal del molinillo cilíndrico


Mecanismo principal Proceso de instalación preciso:

1.Eje estático:
Película de aceite de rodamiento de presión estática, desde el comienzo hasta la parada siempre trabaja con el apoyo de la película de aceite, muy bajo desgaste.la máquina puede mantener la precisión durante mucho tiempo.

2.Eje motorizado:
Alta velocidad, baja vibración, bajo ruido, movimiento suave, alta eficiencia de procesamiento, baja rugosidad y buena precisión.

3Parafusos de bolas de clase C3:
Debido a las características de lubricación estática, la interacción de fricción puede reducirse y puede aumentar la rigidez y la precisión de posicionamiento.

4.Dispositivo de reparación de las ruedas de molienda de tipo rodante (opcional para las series CNC):

5.Relíos de guía:
- Diseño de combinación de rieles planos en V, para garantizar la estabilidad de la molienda.
Espatulas para manos:
La superficie de contacto del riel de guía se reduce mediante un sistema de lubricación con aceite de limpieza manual y lubricación de precisión para garantizar una alta precisión y resistencia al desgaste del movimiento axial.

6. Cabeza del huso:

Se pueden instalar tres mandíbulas y se pueden combinar con diferentes diseños de mandíbulas de trabajo para facilitar la investigación de diferentes piezas de trabajo.El huso de molienda tiene la función de centrar y movimiento simultáneo, y el usuario puede realizar una conversión rápida en el mecanizado superior y el mecanizado de sujeción de tres garras (accesorios especiales).


Descripción del dispositivo:

1El cuerpo y los componentes están fundidos por hierro fundido de alta calidad Milhanna FC30, que es un tratamiento térmico normalizado artificialmente y luego tratado por envejecimiento natural.Seiki MITSUILa precisión del tamaño puede llegar hasta el nivel de micrones, para garantizar la alta precisión de los componentes básicos del equipo.


2Los rieles de guía de la máquina y los tornillos de bolas de precisión se lubrican continuamente mediante un sistema de lubricación automática para garantizar una mayor vida útil y precisión.El sistema de refrigeración está separado del cuerpo para eliminar las vibraciones y la disipación de calor favorable.

3.Equipado con el sistema automático de rectificación Siemens 828D CNC, y el desarrollo secundario, el diálogo hombre-máquina funcionamiento tonto, con muchos equipos opcionales para elegir,incluido el dispositivo de rectificación de orificios internos, dispositivo automático de medición de extremos, dispositivo automático de medición del diámetro exterior, etc.

4El sistema de alimentación de molienda está compuesto por una V y una pista plana de pala de precisión hecha a mano, con sistema de lubricación automática y tornillo de bola de molienda de precisión de nivel C3.que puede lograr un movimiento suave, excelente precisión de posicionamiento repetido y larga vida útil de la pista.

5. La configuración estándar del husillo de la rueda de molienda es la estructura de rodamiento trasera de cuatro y trasera de dos. También se puede seleccionar un husillo de presión dinámica y estática de alta precisión,con un valor de las características de una alta precisión de rotación, alta rigidez dinámica, buena resistencia a las vibraciones, alta eficiencia de molienda y buena calidad de la superficie de molienda.hasta 3500 RPM y 60 m/s.


6El asiento trasero está diseñado para ser rígido y robusto. Un cilindro deslizante de aleación de acero endurecido incrustado en el cuerpo de hierro fundido está diseñado para llevar el núcleo superior del MT4.La fuerza de levantamiento del cilindro deslizante se puede cambiar fácilmente por las perillas de ajuste en la parte trasera- Accesorios especiales asiento trasero de presión de aceite con pedal para facilitar la descarga de piezas de trabajo.

7Sistema de control numérico de Siemens como configuración estándar, después del desarrollo secundario, toda la interfaz de operación china, fácil de usar.el sistema CNC del equipo y el sistema de accionamiento tienen una mejor compatibilidad, al mismo tiempo con la reparación automática de arena y la función de compensación automática, para garantizar la estabilidad y la precisión de la alimentación y la molienda.

Especificación técnica:
