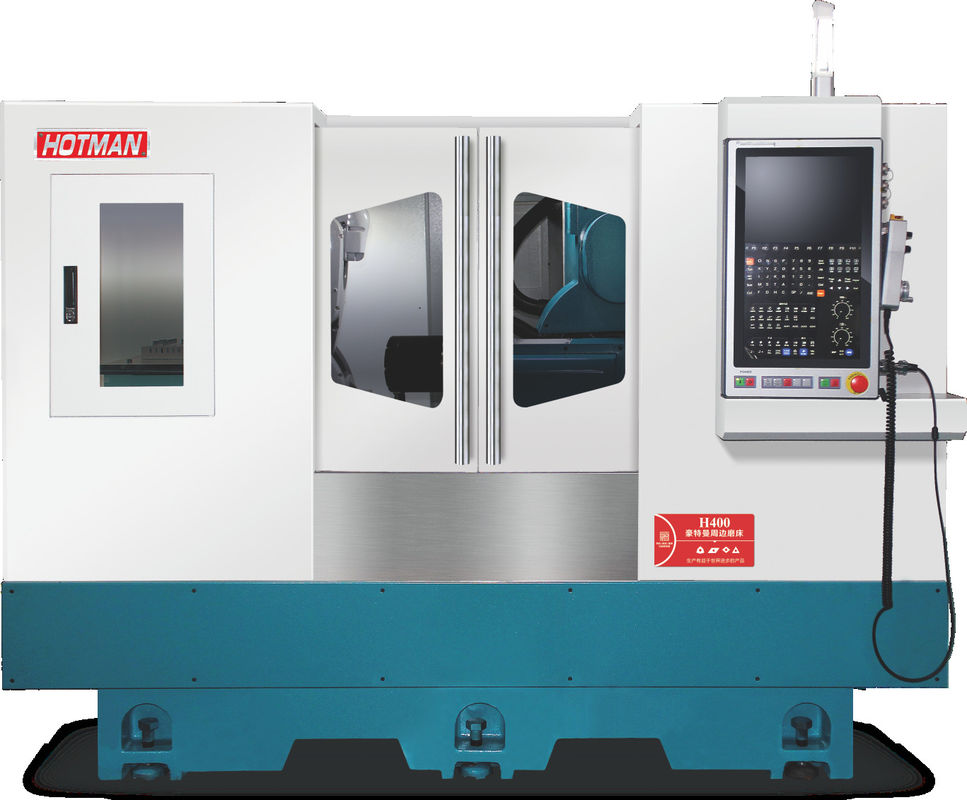

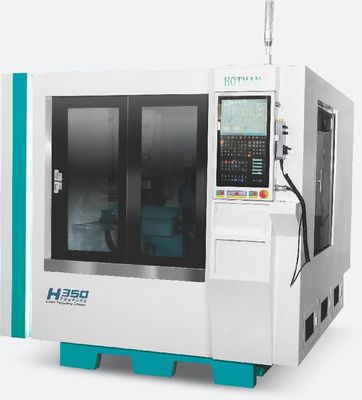

H400 Hotman Máquina de rectificación de perfiles CNC industrial de precisión CNC de usos múltiples y duradera

Mecanismo de precisión H400

Descripción del dispositivo:

1El cuerpo y los componentes están fundidos por hierro fundido de alta calidad Milhanna FC30, que es un tratamiento térmico normalizado artificialmente y luego tratado por envejecimiento natural.Seiki MITSUILa precisión del tamaño puede llegar hasta el nivel de micrones, para garantizar la alta precisión de los componentes básicos del equipo.

2Los rieles de guía de la máquina y los tornillos de bolas de precisión se lubrican continuamente mediante un sistema de lubricación automática para garantizar una mayor vida útil y precisión.El sistema de refrigeración está separado del cuerpo para eliminar las vibraciones y la disipación de calor favorable.

3.Equipado con el sistema automático de rectificación Siemens 828D CNC, y el desarrollo secundario, el diálogo hombre-máquina funcionamiento tonto, con muchos equipos opcionales para elegir,incluido el dispositivo de rectificación de orificios internos, dispositivo automático de medición de extremos, dispositivo automático de medición del diámetro exterior, etc.

4El sistema de alimentación de molienda está compuesto por una V y una pista plana de pala de precisión hecha a mano, con sistema de lubricación automática y tornillo de bola de molienda de precisión de nivel C3.que puede lograr un movimiento suave, excelente precisión de posicionamiento repetido y larga vida útil de la pista.

5. La configuración estándar del husillo de la rueda de molienda es la estructura de rodamiento trasera de cuatro y trasera de dos. También se puede seleccionar un husillo de presión dinámica y estática de alta precisión,con un valor de las características de una alta precisión de rotación, alta rigidez dinámica, buena resistencia a las vibraciones, alta eficiencia de molienda y buena calidad de la superficie de molienda.hasta 3500 RPM y 60 m/s.

6El asiento trasero está diseñado para ser rígido y robusto. Un cilindro deslizante de aleación de acero endurecido incrustado en el cuerpo de hierro fundido está diseñado para llevar el núcleo superior del MT4.La fuerza de levantamiento del cilindro deslizante se puede cambiar fácilmente por las perillas de ajuste en la parte trasera- Accesorios especiales asiento trasero de presión de aceite con pedal para facilitar la descarga de piezas de trabajo.

7Sistema de control numérico de Siemens como configuración estándar, después del desarrollo secundario, toda la interfaz de operación china, fácil de usar.el sistema CNC del equipo y el sistema de accionamiento tienen una mejor compatibilidad, al mismo tiempo con la reparación automática de arena y la función de compensación automática, para garantizar la estabilidad y la precisión de la alimentación y la molienda.

Especificación técnica:

Configuración compacta/altamente rígida/confiable:

1.Eje de la rueda de molienda - Adopta un eje motorizado sincronizado con imán permanente de alta precisión.

● Funcionamiento estable a alta velocidad sin vibración, a baja velocidad sin arrastramiento, latido del husillo ≤ 0,002 mm.

● Alta potencia, torque elevado, potencia nominal de 10 kw, torque de 52 nm, buen rendimiento de molienda.

● Mecanismo de refrigeración de circulación interna, línea estable durante mucho tiempo.

● Dispositivo de sellado del gas en el extremo delantero, eficazmente a prueba de polvo y a prueba de agua.

2. Máquina herramienta:

Estructura de lecho de hierro fundido integral de alta rigidez, diseñada por análisis de elementos finitos, con excelente disipación de calor y vibración

capacidad de absorción, maximizar la precisión de la máquina herramienta.

La cama adopta un diseño de plano inclinado, lo que favorece el drenaje oportuno del aceite y evita el fenómeno de fuga y fuga de aceite para mantener la máquina limpia y ordenada.

El diseño integrado de la base del eje Z y del lecho evita el error de acumulación del ensamblaje dividido tradicional y hace que la estructura de la máquina sea más razonable.

3. Eje C:

Motor de par de rotación de la pieza de trabajo, par nominal de 30 Nm, precisión de posicionamiento de 7 segundos de arco, velocidad máxima de 120 rpm, rotación de 360°.

4.Eje X y eje Z:

La tecnología avanzada de accionamiento directo del motor lineal reduce el error y el desgaste causados por la transmisión mecánica, con la retroalimentación completa de circuito cerrado

La velocidad de respuesta de cada eje y el funcionamiento de alta velocidad, para lograr una alta precisión y alta eficiencia.

Impulsado por un motor lineal interno, la placa de deslizamiento de fundición se mueve hacia adelante, hacia atrás, a la izquierda y a la derecha a través del carril de guía de rodillos para controlar la posición de la rueda de molienda.y luego moler la pieza de trabajo.

5eje B:

Motor de torsión de un plato giratorio de cabeza de trabajo, par nominal de 500 Nm, precisión de posicionamiento de 7 segundos de arco, precisión de repetición de 2 segundos de arco, velocidad de rotación de 60~120 rpm, clase de protección IP67,Realizar una rotación de 360°.
