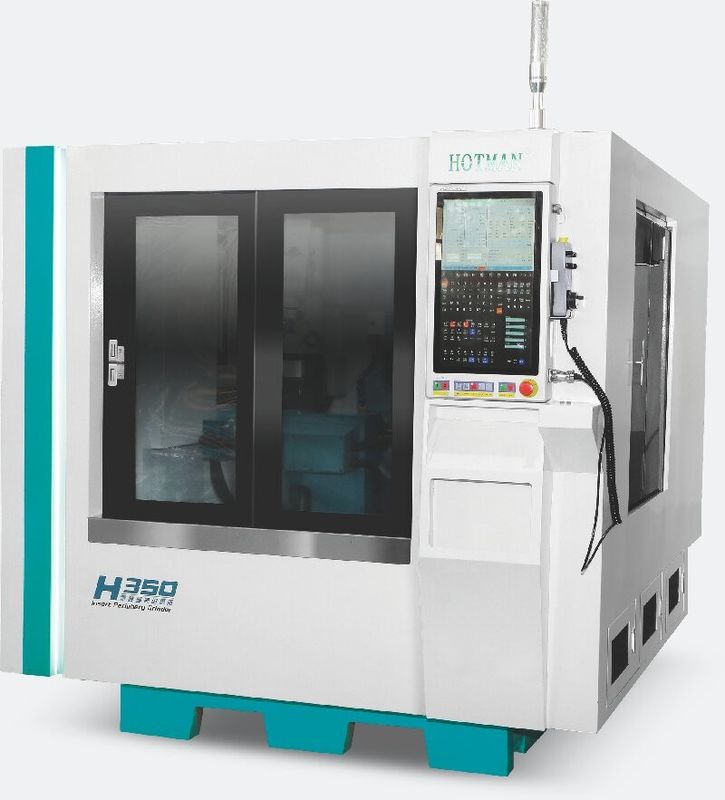

H350 Hotman 1.5KW-3KW Máquina de rectificación de herramientas CNC con múltiples funciones 3000 mm/min

H350 para el molinillo de inserciones

Descripción del dispositivo:

1El cuerpo y los componentes están fundidos por hierro fundido de alta calidad Milhanna FC30, que es un tratamiento térmico normalizado artificialmente y luego tratado por envejecimiento natural.Seiki MITSUILa precisión del tamaño puede llegar hasta el nivel de micrones, para garantizar la alta precisión de los componentes básicos del equipo.


2Los rieles de guía de la máquina y los tornillos de bolas de precisión se lubrican continuamente mediante un sistema de lubricación automática para garantizar una mayor vida útil y precisión.El sistema de refrigeración está separado del cuerpo para eliminar las vibraciones y la disipación de calor favorable.

3.Equipado con el sistema automático de rectificación Siemens 828D CNC, y el desarrollo secundario, el diálogo hombre-máquina funcionamiento tonto, con muchos equipos opcionales para elegir,incluido el dispositivo de rectificación de orificios internos, dispositivo automático de medición de extremos, dispositivo automático de medición del diámetro exterior, etc.

4El sistema de alimentación de molienda está compuesto por una V y una pista plana de pala de precisión hecha a mano, con sistema de lubricación automática y tornillo de bola de molienda de precisión de nivel C3.que puede lograr un movimiento suave, excelente precisión de posicionamiento repetido y larga vida útil de la pista.

5. La configuración estándar del husillo de la rueda de molienda es la estructura de rodamiento trasera de cuatro y trasera de dos. También se puede seleccionar un husillo de presión dinámica y estática de alta precisión,con un valor de las características de una alta precisión de rotación, alta rigidez dinámica, buena resistencia a las vibraciones, alta eficiencia de molienda y buena calidad de la superficie de molienda.hasta 3500 RPM y 60 m/s.


6El asiento trasero está diseñado para ser rígido y robusto. Un cilindro deslizante de aleación de acero endurecido incrustado en el cuerpo de hierro fundido está diseñado para llevar el núcleo superior del MT4.La fuerza de levantamiento del cilindro deslizante se puede cambiar fácilmente por las perillas de ajuste en la parte trasera- Accesorios especiales asiento trasero de presión de aceite con pedal para facilitar la descarga de piezas de trabajo.

7Sistema de control numérico de Siemens como configuración estándar, después del desarrollo secundario, toda la interfaz de operación china, fácil de usar.el sistema CNC del equipo y el sistema de accionamiento tienen una mejor compatibilidad, al mismo tiempo con la reparación automática de arena y la función de compensación automática, para garantizar la estabilidad y la precisión de la alimentación y la molienda.

Especificación técnica:


1Adaptado a múltiples formas:
Especial para aleaciones duras/cerámica/CBN

 Trazado en el eje X: 100 mm

 Velocidad del eje Z: 120 mm

2Dispositivo de soldadura en línea: la muela se puede soldar mientras se molienda, el husillo eléctrico impulsa la muela para reparar la arena automáticamente,y el servo de tornillo conduce la alimentación hacia adelante y hacia atrás.

3Dispositivo de aderezo fuera de línea: puede realizar la reparación de arena de cara al extremo, la alimentación de accionamiento del eje motorizado y la velocidad máxima es de 8000 rpm.

4.Molador: La granularidad del material debe modificarse de acuerdo con los diferentes requisitos de la pieza de trabajo.la potencia es de 10 kW y el par es de 52 Nm.


5El motor.DD impulsa el husillo para girar y controlar la rotación de 360 ° de la pieza de trabajo. Puede moler la pieza de trabajo en todas las direcciones, y el ángulo de rotación es controlable con precisión.

6El sensor de contacto Keenes sin dispositivo de conducción proporciona detección en línea; para lograr el mismo nivel de precisión ultra alta, precisión 3μm, resolución 0,5μm.Puede llevar a cabo de forma estable la medición de alta precisión, y detectar la tolerancia antes de la molienda en bruto de varias formas de productos;Se proporciona la función de cálculo de la diferencia de espesor y la diferencia de altura de las diferentes hojas..
