Datos del producto:
Pago y Envío Términos:
|
| Rueda de molienda: | Diamond/CBN | Diámetro de la rueda de molienda: | 100 a 200 mm |
|---|---|---|---|
| Método de enfriamiento del motor de la muela abrasiva: | Refrigeración por aire | Eficiencia del motor de la rueda de molienda: | ≥ 90% |
| Frecuencia del motor de la rueda de molienda: | 50/60 Hz | Nivel de aislamiento del motor de la rueda de molienda: | Clase F |
| Vida útil del motor de la rueda de molienda: | ≥10000h | Ruido del motor de la muela abrasiva: | ≤ 70 dB |
| Potencia del motor de la rueda de molienda: | 2.2-4Kw | Nivel de la protección del motor de la muela abrasiva: | Protección IP54 |
| Velocidad del motor de la rueda de molienda: | El valor de las emisiones de CO2 es el siguiente: | Voltado del motor de la rueda de molienda: | Las demás: |
| Temperatura de trabajo del motor de la muela abrasiva: | ≤40 ℃ | Velocidad de la rueda de molienda: | El valor de las emisiones de CO2 es el siguiente: |

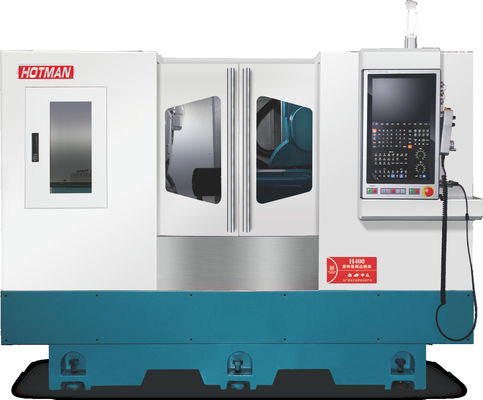

| Nombre del producto: | Máquina de rectificación de herramientas CNC | ||
| Resaltar: | Máquina de rectificación de herramientas CNC anticorrosión,Máquina de rectificación de herramientas CNC de 50 Hz,Grúa de corte CNC de 60 Hz |
||
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Descripción del dispositivo:
1El cuerpo y los componentes están fundidos por hierro fundido de alta calidad Milhanna FC30, que es un tratamiento térmico normalizado artificialmente y luego tratado por envejecimiento natural.Seiki MITSUILa precisión del tamaño puede llegar hasta el nivel de micrones, para garantizar la alta precisión de los componentes básicos del equipo.
2Los rieles de guía de la máquina y los tornillos de bolas de precisión se lubrican continuamente mediante un sistema de lubricación automática para garantizar una mayor vida útil y precisión.El sistema de refrigeración está separado del cuerpo para eliminar las vibraciones y la disipación de calor favorable.
3.Equipado con el sistema automático de rectificación Siemens 828D CNC, y el desarrollo secundario, el diálogo hombre-máquina funcionamiento tonto, con muchos equipos opcionales para elegir,incluido el dispositivo de rectificación de orificios internos, dispositivo automático de medición de extremos, dispositivo automático de medición del diámetro exterior, etc.
4El sistema de alimentación de molienda está compuesto por una V y una pista plana de pala de precisión hecha a mano, con sistema de lubricación automática y tornillo de bola de molienda de precisión de nivel C3.que puede lograr un movimiento suave, excelente precisión de posicionamiento repetido y larga vida útil de la pista.
5. La configuración estándar del husillo de la rueda de molienda es la estructura de rodamiento trasera de cuatro y trasera de dos. También se puede seleccionar un husillo de presión dinámica y estática de alta precisión,con un valor de las características de una alta precisión de rotación, alta rigidez dinámica, buena resistencia a las vibraciones, alta eficiencia de molienda y buena calidad de la superficie de molienda.hasta 3500 RPM y 60 m/s.
6El asiento trasero está diseñado para ser rígido y robusto. Un cilindro deslizante de aleación de acero endurecido incrustado en el cuerpo de hierro fundido está diseñado para llevar el núcleo superior del MT4.La fuerza de levantamiento del cilindro deslizante se puede cambiar fácilmente por las perillas de ajuste en la parte trasera- Accesorios especiales asiento trasero de presión de aceite con pedal para facilitar la descarga de piezas de trabajo.
7Sistema de control numérico de Siemens como configuración estándar, después del desarrollo secundario, toda la interfaz de operación china, fácil de usar.el sistema CNC del equipo y el sistema de accionamiento tienen una mejor compatibilidad, al mismo tiempo con la reparación automática de arena y la función de compensación automática, para garantizar la estabilidad y la precisión de la alimentación y la molienda.
1.Especiales para herramientas de molienda de aleaciones duras/cerámica/CBN:
2. Especificación técnica:

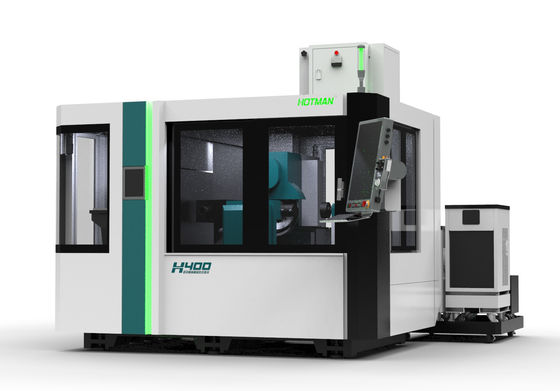

| Proyecto | Unidad | Modelo:H400 |
| Eje C | ||
| Infarto cerebral | - ¿Qué es? | ∞ |
| Velocidad máxima | rpm | 120 |
| Precisión de posicionamiento | Arcsec | 7 |
| Precisión de posicionamiento repetida | Arcsec | 2 |
| Eje X | ||
| Infarto cerebral | En el caso de los | 150 |
| Tasa de alimentación rápida | Se aplican las siguientes medidas: | Se aplican las siguientes medidas: |
| Reducción de la velocidad de alimentación | Se aplican las siguientes medidas: | 0 ~ 3600 mm |
| Precisión de posicionamiento | En el caso de los | 0.005 |
| Precisión de posicionamiento repetida | En el caso de los | 0.002 |
| Eje Z | ||
| Infarto cerebral | En el caso de los | 600 |
| Tasa de alimentación rápida | Se aplican las siguientes medidas: | Se aplican las siguientes medidas: |
| Reducción de la velocidad de alimentación | Se aplican las siguientes medidas: | 0 ~ 3000 |
| Precisión de posicionamiento | En el caso de los | 0.01 |
| Precisión de posicionamiento repetida | En el caso de los | 0.005 |
| Eje B | ||
| Infarto cerebral | - ¿Qué es? | -90° ~ +90° |
| Velocidad máxima | rpm | 120 |
| Precisión de posicionamiento | Arcsec | 7 |
| Precisión de posicionamiento repetida | Arcsec | 2 |
| Parámetros del eje de la rueda de arena | ||
| Diámetro de la rueda de molienda | En el caso de los | 400 |
| Velocidad de rotación | rpm | Entre 1850 y 2500 |
| El poder | Cuadrado | 10 |
| Comedor fuera de línea | ||
| Diámetro de la rueda de molienda | En el caso de los | 150 |
| Velocidad máxima | rpm | 8000 |
| El poder | KW | 1.0 |
| Trimmer en línea | ||
| Diámetro de la rueda de molienda | En el caso de los | 150 |
| Velocidad máxima | rpm | 8000 |
| Infarto cerebral | En el caso de los | 0 ~ 45 |
| Tasa de alimentación de recorte | Se aplican las siguientes medidas: | 0.02 |
| Potencia del pozo de arena | Cuadrado | 1.0 |
|
Parámetros de procesamiento (especificaciones del producto: diferentes especificaciones deben reemplazar las herramientas) |
||
| espesor máximo | En el caso de los | 16 |
| Diámetro máximo de giro | En el caso de los | φ50 |
| Clampada de herramientas en el eje C (dependiendo del producto puede aumentar) | ||
| Capacidad instalada | ||
| Potencia total | KW | 25 |
| Tamaño (longitud * anchura * altura) | En el caso de los | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto |
|
Tamaño del filtro de refrigeración del aceite (opcional) |
En el caso de los | 1800*1200*1500 |
| Peso neto de la máquina | En kg | 7500 |
