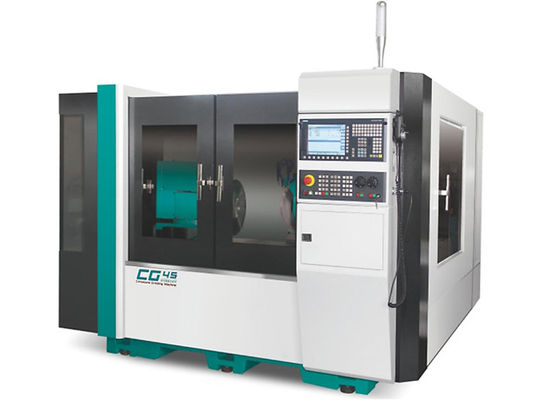

Máquina de rectificación industrial universal CNC Resistente al desgaste práctico CG45

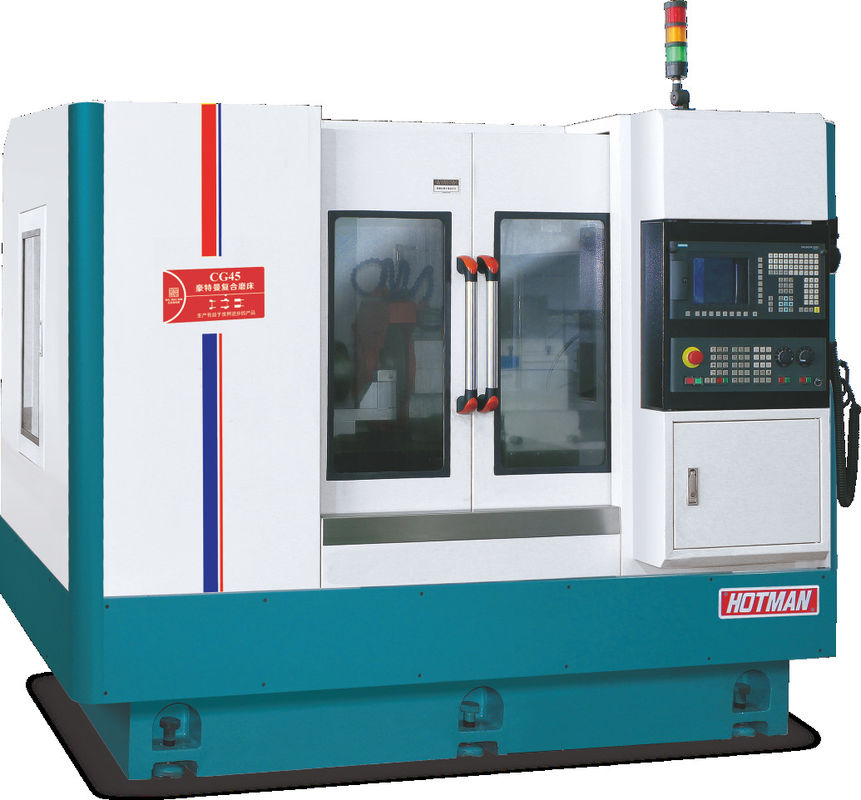

Máquina de rectificación universal -CG45

Descripción del dispositivo:

1El cuerpo y los componentes están fundidos por hierro fundido de alta calidad Milhanna FC30, que es un tratamiento térmico normalizado artificialmente y luego tratado por envejecimiento natural.Seiki MITSUILa precisión del tamaño puede llegar hasta el nivel de micrones, para garantizar la alta precisión de los componentes básicos del equipo.

2Los rieles de guía de la máquina y los tornillos de bolas de precisión se lubrican continuamente mediante un sistema de lubricación automática para garantizar una mayor vida útil y precisión.El sistema de refrigeración está separado del cuerpo para eliminar las vibraciones y la disipación de calor favorable.

3.Equipado con el sistema automático de rectificación Siemens 828D CNC, y el desarrollo secundario, el diálogo hombre-máquina funcionamiento tonto, con muchos equipos opcionales para elegir,incluido el dispositivo de rectificación de orificios internos, dispositivo automático de medición de extremos, dispositivo automático de medición del diámetro exterior, etc.

4El sistema de alimentación de molienda está compuesto por una V y una pista plana de pala de precisión hecha a mano, con sistema de lubricación automática y tornillo de bola de molienda de precisión de nivel C3.que puede lograr un movimiento suave, excelente precisión de posicionamiento repetido y larga vida útil de la pista.

5. La configuración estándar del husillo de la rueda de molienda es la estructura de rodamiento trasera de cuatro y trasera de dos. También se puede seleccionar un husillo de presión dinámica y estática de alta precisión,con un valor de las características de una alta precisión de rotación, alta rigidez dinámica, buena resistencia a las vibraciones, alta eficiencia de molienda y buena calidad de la superficie de molienda.hasta 3500 RPM y 60 m/s.

6El asiento trasero está diseñado para ser rígido y robusto. Un cilindro deslizante de aleación de acero endurecido incrustado en el cuerpo de hierro fundido está diseñado para llevar el núcleo superior del MT4.La fuerza de levantamiento del cilindro deslizante se puede cambiar fácilmente por las perillas de ajuste en la parte trasera- Accesorios especiales asiento trasero de presión de aceite con pedal para facilitar la descarga de piezas de trabajo.

7Sistema de control numérico de Siemens como configuración estándar, después del desarrollo secundario, toda la interfaz de operación china, fácil de usar.el sistema CNC del equipo y el sistema de accionamiento tienen una mejor compatibilidad, al mismo tiempo con la reparación automática de arena y la función de compensación automática, para garantizar la estabilidad y la precisión de la alimentación y la molienda.

Especificación técnica:

Descripción de la máquina:

1.Base de la máquina y partes de la estructura principal:

La base de la máquina y las partes principales de la estructura están hechas de hierro fundido FC-30 de mehanita (inoculado).La base de hierro fundido y las partes principales se mecanizan en máquinas de primera clase del mundoLas máquinas de molienda de alta precisión, como las de YASDA, MITSUI SEIKI, TOSHIBA, ELB, etc. se ajustan de una sola vez para asegurar la alta precisión de las máquinas de molienda a nivel de micras.

2Sistema de lubricación centralizado automático:

Un sistema de lubricación centralizado automático lubrica continuamente las guías lineales y los tornillos de bolas de la máquina, lo que garantiza una mayor vida útil y una alta precisión.Y el sistema de enfriamiento está separado con la base de la máquina, lo que elimina las vibraciones y ayuda a la radiación térmica.

3Sistema automático:

Aplanamiento en una sola vez, incluido el pinzamiento de piezas en una sola vez, rectificación de círculos interiores, rectificación de círculos exteriores, rectificación de superficies terminales, rectificación de conos, rectificación de perfiles y rectificación de compuestos en una sola máquina.

Equipado con el sistema CNC de Siemens como estándar, y muchas unidades opcionales, tales como el dispositivo de rotación automática de la cabeza de trabajo, dispositivo de medición de diámetro automático, dispositivo de medición de superficie de extremo automático,filtro de tiras de papel magnético (para moler el estiércol), y colector de niebla de aceite, etc.

4- El personal gira manualmente:

En el caso de la molienda del cono exterior y del cono interior, el cabezal se puede girar manualmente.

5. La población de cabezas gira automáticamente (opcional):

El motor DD de precisión (conducción directa) y la regla de rejilla de Heidenhain son opcionales, que pueden conducir la cabeza con precisión a través del sistema CNC.Es muy conveniente para el cono exterior y el cono interior de molienda.

Motor DD (conducción directa) (opcional)

6. Eje de las ruedas:

El husillo de la rueda de molienda exterior personalizado utiliza rodamientos de alta precisión FAG, que se lubrican por sí mismos y son fáciles de mantener.que trae una vida útil muy largaLa velocidad de rotación del eje de alta rigidez y alta precisión puede ajustarse para aumentar la velocidad lineal cuando sea necesario.que puede evitar la resonancia con el husillo exterior.

7Sistema CNC:

El sistema CNC de Siemens se aplica en la molienda y después de un desarrollo adicional, se crea una interfaz hombre-máquina a prueba de tontos en chino.Para una mejor compatibilidad entre el sistema de control y el sistema de conducciónEl sistema posee un sistema de ajuste automático de las ruedas y un rendimiento de desplazamiento automático, lo que garantiza la precisión y estabilidad de la alimentación y la molienda.

8Unidades personalizadas:

Grillado exterior inclinado + Grillado interior Grillado exterior recto + Grillado interior Grillado interior doble

9. Medición del diámetro exterior y medición de la superficie de los extremos:

(Marposs) Medición del diámetro exterior, Medida y desplazamiento en tiempo real (Marposs) Medición de la superficie del extremo,Measure and offset                                                                                                                                                                                                 in real  time

9.Método de molienda:

Realizar la molienda del círculo interior, la molienda del cono interior, la molienda del círculo exterior y la molienda de la superficie final en una máquina.
