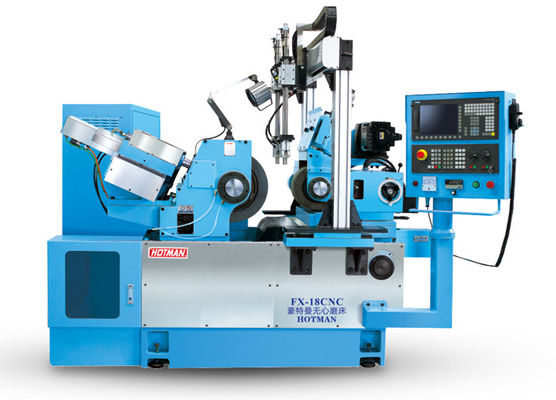

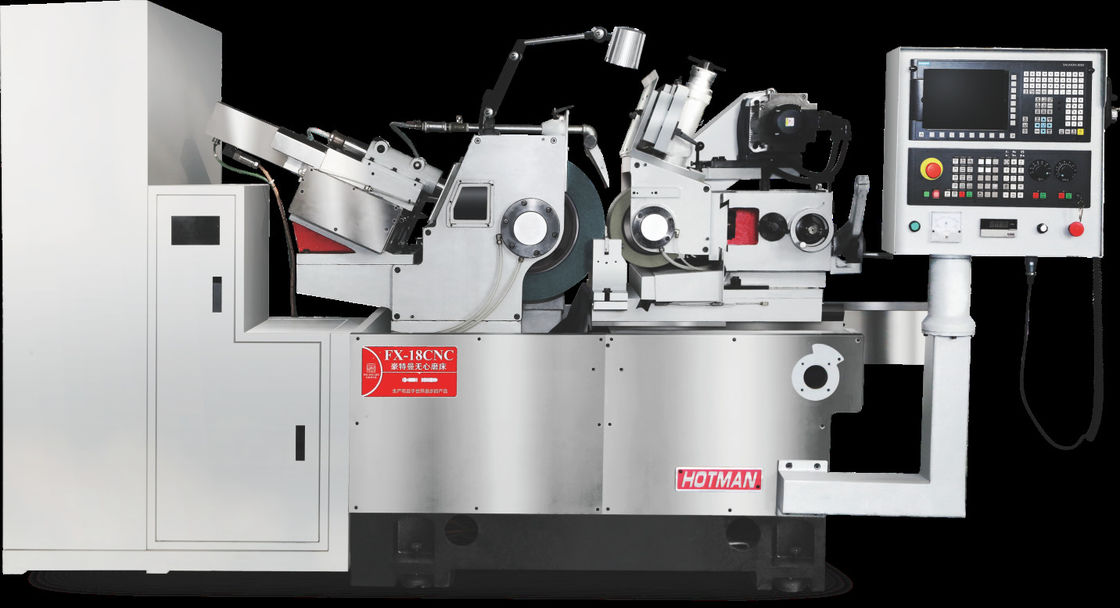

Máquina de rectificación sin centro Refrigeración por aire 3000 RPM 20m/min

Especificación técnica:

Introducción de la máquina:

1Base de la máquina y partes de la estructura principal:

La base de la máquina y las partes principales de la estructura están hechas de hierro fundido de mehanita (inoculado) FC-30. Después de normalizar el tratamiento térmico, la base de hierro fundido y las partes permanecerán para el tratamiento de envejecimiento natural.La base de hierro fundido y las partes principales se mecanizan en máquinas de primera clase del mundoLas máquinas de molienda de alta precisión, como las de YASDA, MITSUI SEIKI, TOSHIBA, ELB, etc. se ajustan de una sola vez para asegurar la alta precisión de las máquinas de molienda a nivel de micras.

2- Espinilla:

Utilice el huso de la marca KENTURN de Taiwán. El huso está hecho de acero aleación SNCM-21H, cuya dureza alcanza hasta HRC-62 ° con una capa dura de más de 1,5 mm, después de un calentamiento-temperado,Tratamientos térmicos de carburadoEl eje es de rodamiento hidrodinámico de aceite, con un desgaste inferior a 0,001 mm.

3Sistema de regulación de las ruedas de transferencia:

   El huso de la rueda reguladora utiliza un servomotor de la marca delta, con una velocidad de rotación variable dentro de 0-250 rpm (control numérico).la velocidad lineal de la rueda todavía puede mantener la constante y el óptimo, para garantizar la mejor calidad de molienda.

El servomotor está inteligentemente montado en el soporte de la rueda reguladora, y impulsa el husillo directamente a través de correas síncronas, con el mismo ángulo de inclinación que la rueda,para mantener paralelo todo el tiempo para los dos cinturonesEl sistema de transferencia de cadenas de tipo antiguo no requiere cambiar la cadena y el resorte con frecuencia.

4Sistema de refrigeración con aceite de huso:

El sistema de lubricación centralizado automático (eje de alto grado 10 #) utiliza la misma bomba de aceite junto con el sistema hidráulico.Hay dos unidades de filtrado y regulación de presión para asegurar la larga vida útil del husilloEl sistema de enfriamiento doble puede mantener la temperatura constante para el aceite del huso.

5Guía de doble V:

La estructura estable de doble V puede asegurar una alimentación precisa, a través de la pala manual y la lubricación continua.

6Sistema eléctrico:

Los componentes eléctricos y el sistema utilizan la marca Schneider en general, para un buen funcionamiento y una larga vida útil.El gabinete eléctrico tiene una gran altura y volumen para un funcionamiento conveniente y excelente rendimiento de radiación térmica.

Descripción del dispositivo:

1El cuerpo y los componentes están fundidos por hierro fundido de alta calidad Milhanna FC30, que es un tratamiento térmico normalizado artificialmente y luego tratado por envejecimiento natural.Seiki MITSUILa precisión del tamaño puede llegar hasta el nivel de micrones, para garantizar la alta precisión de los componentes básicos del equipo.

2Los rieles de guía de la máquina y los tornillos de bolas de precisión se lubrican continuamente mediante un sistema de lubricación automática para garantizar una mayor vida útil y precisión.El sistema de refrigeración está separado del cuerpo para eliminar las vibraciones y la disipación de calor favorable.

3.Equipado con el sistema automático de rectificación Siemens 828D CNC, y el desarrollo secundario, el diálogo hombre-máquina funcionamiento tonto, con muchos equipos opcionales para elegir,incluido el dispositivo de rectificación de orificios internos, dispositivo automático de medición de extremos, dispositivo automático de medición del diámetro exterior, etc.

4El sistema de alimentación de molienda está compuesto por una V y una pista plana de pala de precisión hecha a mano, con sistema de lubricación automática y tornillo de bola de molienda de precisión de nivel C3.que puede lograr un movimiento suave, excelente precisión de posicionamiento repetido y larga vida útil de la pista.

5. La configuración estándar del husillo de la rueda de molienda es la estructura de rodamiento trasera de cuatro y trasera de dos. También se puede seleccionar un husillo de presión dinámica y estática de alta precisión,con un valor de las características de una alta precisión de rotación, alta rigidez dinámica, buena resistencia a las vibraciones, alta eficiencia de molienda y buena calidad de la superficie de molienda.hasta 3500 RPM y 60 m/s.

6El asiento trasero está diseñado para ser rígido y robusto. Un cilindro deslizante de aleación de acero endurecido incrustado en el cuerpo de hierro fundido está diseñado para llevar el núcleo superior del MT4.La fuerza de levantamiento del cilindro deslizante se puede cambiar fácilmente por las perillas de ajuste en la parte trasera- Accesorios especiales asiento trasero de presión de aceite con pedal para facilitar la descarga de piezas de trabajo.

7Sistema de control numérico de Siemens como configuración estándar, después del desarrollo secundario, toda la interfaz de operación china, fácil de usar.el sistema CNC del equipo y el sistema de accionamiento tienen una mejor compatibilidad, al mismo tiempo con la reparación automática de arena y la función de compensación automática, para garantizar la estabilidad y la precisión de la alimentación y la molienda.
