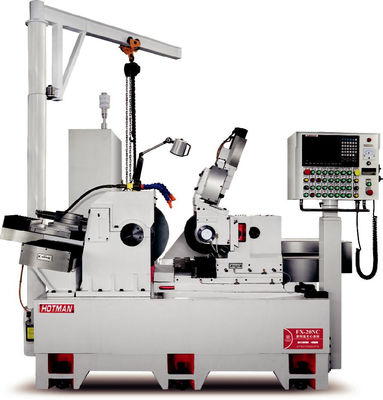

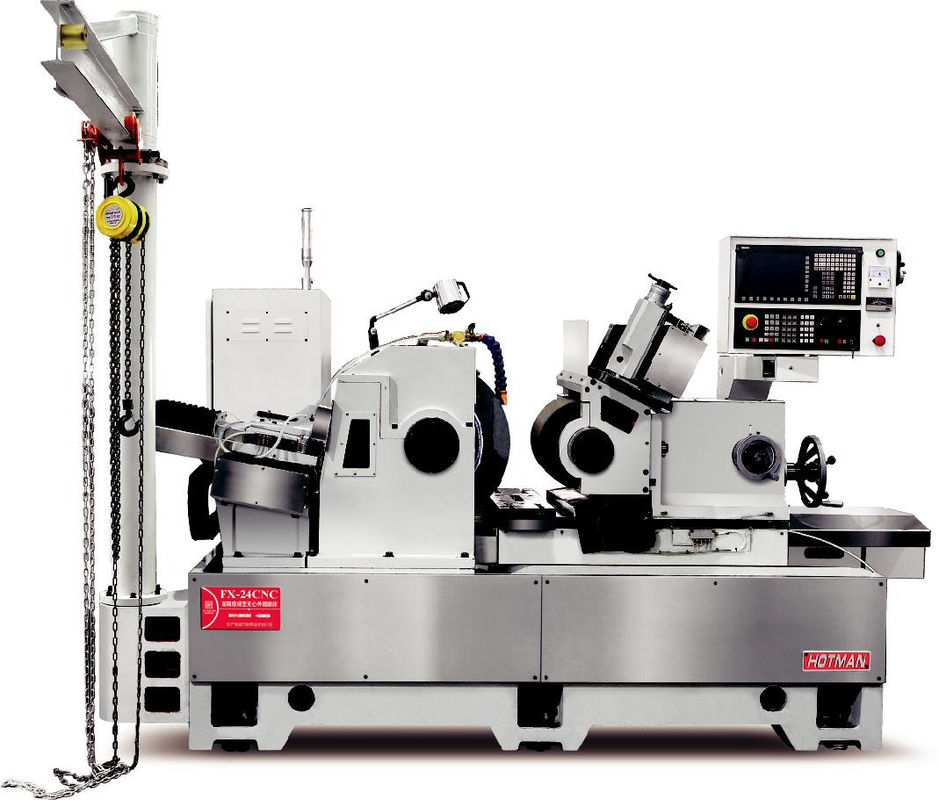

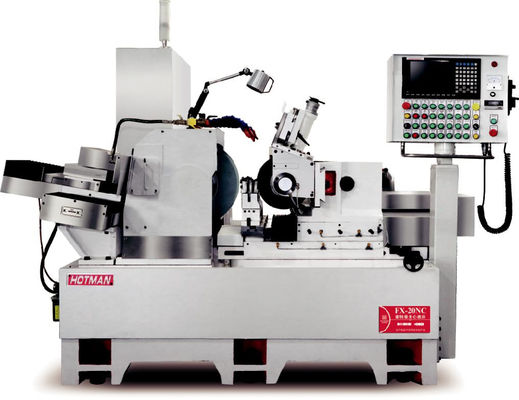

Máquina de rectificación multifunción de rectificador sin centro CNC industrial pequeño

Máquina de rectificación multifunción de rectificador sin centro CNC industrial pequeño

Especificación técnica:

Pre-aceptación del equipo:

1- Condiciones para la aceptación previa:

(1) El comprador deberá proporcionar los dibujos, muestras y especificaciones de ensayo confirmados relativos a la pieza de trabajo de molienda antes de firmar el contrato.

contrato y acuerdo técnico.

(2) El vendedor conservará confidencial toda la información técnica facilitada por el comprador.

3) El vendedor informará al comprador 15 días antes de la aceptación previa, y el comprador informará al comprador de la aceptación previa.

Preparar 10 piezas de piezas de trabajo pertinentes y enviarlas al Vendedor o el comprador llevará las piezas de trabajo a la fábrica del Vendedor para su aceptación en el sitio según las circunstancias.

(4) El vendedor deberá hacer los preparativos para la pre-aceptación antes de que el personal del comprador llegue a la planta de fabricación de equipos.

(5) Los parámetros de la muela serán seleccionados por el vendedor de acuerdo con los dibujos proporcionados por el cliente,y las ruedas de molienda pertinentes serán configuradas después de firmar el contrato.

2Contenido y normas previas a la aceptación: las especificaciones de aceptación acordadas por ambas partes se llevarán a cabo de acuerdo con los estándares de dibujo proporcionados por el comprador.

(1) Verificación de la apariencia del dispositivo.

(2) Conveniencia de operación y mantenimiento del equipo (sujeto al diseño de las máquinas herramienta del vendedor).

(3) Influencia de la resistencia y rigidez del equipo en la calidad (con sujeción a la tabla de ensayo de exactitud del equipo proporcionada por el vendedor)

(4) Registro medido del funcionamiento del equipo (vacío, tiempo de funcionamiento a plena carga, contenido, etc.).

(5) Se registra el índice de rendimiento principal del equipo.

(6) Registros de ensayo y de montaje de las piezas principales.

(7) Confirmación de las partes importantes.

(8) Se procesaron continuamente 10 piezas de productos molables, que cumplían con los requisitos de los dibujos y el equipo funcionó normalmente.

(9)  The waste products allowed to be processed by the seller during the grinding process of thepre-acceptance work piece will be shipped to the          buyer together with qualified test pieces or with the shipping machine.

3En el proceso de pre-aceptación, el comprador tiene derecho a presentar opiniones razonables de rectificación del equipo, y el vendedor puede realizar la rectificación con el consentimiento de ambas partes.

4El vendedor sólo podrá enviar el equipo al comprador una vez que éste haya firmado el documento de pre-aceptación.

Descripción del dispositivo:

1.El eje

El eje adopta un eje de tipo rodamiento con estructuras de doble soporte delanteras y traseras.su dureza superficial es superior a HRC-62°El eje adopta rodamientos, estructura de tipo, autolubricante y disipación de calor, montaje de soporte en ambos extremos,Descenso inferior a 0.002 mm. ¿Qué es eso?

2.Sistema de regulación de la transmisión de las ruedas

El huso de la rueda reguladora utiliza un servomotor de la marca Delta, con velocidades libremente variables entre 0 y 250 rpm (control digital),y la velocidad lineal óptima y constante se puede mantener incluso cuando el diámetro de la rueda reguladora se cambia debido al desgaste, con la mejor calidad de molienda.

El servomotor está inteligentemente montado en el soporte de la rueda reguladora, y impulsa el husillo directamente a través de correas síncronas, con el mismo ángulo de inclinación que la rueda reguladora,para mantener los dos cinturones paralelos todo el tiempoEl sistema de transferencia de cadenas de tipo antiguo no requiere el cambio de cadena o resorte tan frecuente como antes.

3.Guía de doble Vel

La adopción de una doble estructura de rieles de guía en forma de V, con la precisión de la superficie raspada a mano y continuamente lubricada automáticamente, garantiza la precisión y precisión de la alimentación.

4.Sistema de acondicionamiento de ruedas

Se utiliza un sistema servo automático de ensamblaje de arena de dos ejes con una estructura transversal para realizar el ensamblaje de arena de interpolación de enlace de dos ejes a través del sistema CNC,se realiza la molienda de piezas de trabajo con cónicos y arcosEl dispositivo de lixiviación de arena adopta una estructura de raspado puramente manual, con ranura de cola de paloma.y el mecanismo de revestimiento de arena y el asiento de la rueda de molienda están diseñados como partes separadas para garantizar la precisión y la estabilidad del dispositivo de revestimiento.

5.Sistema CNC

El sistema CNC está co-desarrollado junto con el proveedor de software, que tiene una interfaz HMI intuitiva en idioma chino, y es fácil de aprender y operar.con una capacidad de transmisión superior a 300 W, buena compatibilidad y alimentación precisa.
