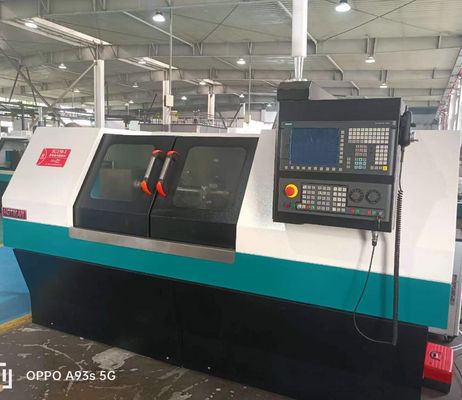

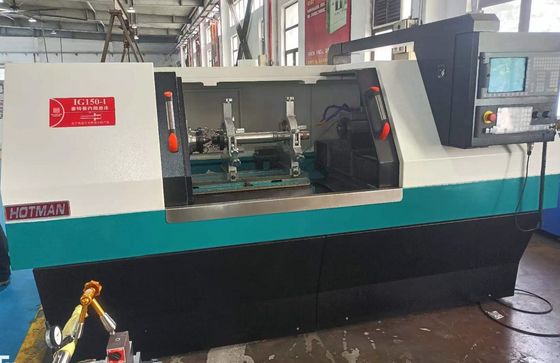

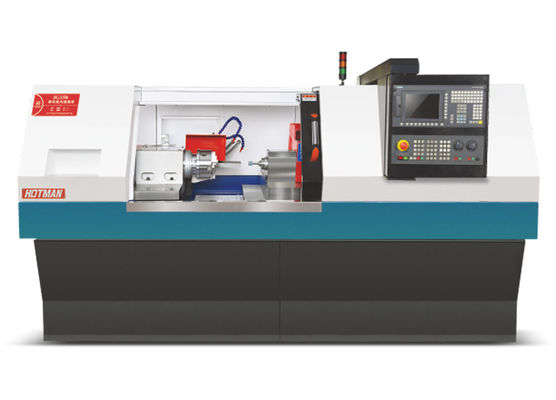

Grinder interno para pequeños Diámetro interno inferior a 150 mm, Sistema de rectificación multifuncional

Grinder interno para pequeños Diámetro interno inferior a 150 mm, Sistema de rectificación multifuncional

Precisión de la máquina herramienta:

Lista de ensayos de precisión de la máquina herramienta (incluida)

Después de la rectificación (moldura) con la rectificadora diferencial de Hotman, deberán cumplirse los siguientes requisitos: (Se utilizarán diferentes rectificadoras para diferentes materiales)




Nota: molienda en bruto (generalmente 0,02 ~ 0,05 mm); molienda fina (generalmente 0,005 ~ 0,015 mm)
Descripción del dispositivo:

El cuerpo y los componentes están fundidos por hierro fundido de alta calidad Milhanna FC30, que es un tratamiento térmico normalizado artificialmente y luego tratado por envejecimiento natural.Seiki MITSUILa precisión del tamaño puede llegar hasta el nivel de micrones, para garantizar la alta precisión de los componentes básicos del equipo.


Los rieles de guía de la máquina y los tornillos de bolas de precisión se lubrican continuamente mediante un sistema de lubricación automática para garantizar una mayor vida útil y precisión.El sistema de refrigeración está separado del cuerpo para eliminar las vibraciones y la disipación de calor favorable.

Equipado con el sistema automático de rectificación Siemens 828D CNC, y el desarrollo secundario, el diálogo hombre-máquina funcionamiento tonto, con muchos equipos opcionales para elegir.

El sistema de alimentación de molienda está compuesto por una V y una pista plana de pala de precisión hecha a mano, con sistema de lubricación automática y tornillo de bolas de molienda de precisión de nivel C3,que puede lograr un movimiento suave, excelente precisión de posicionamiento repetido y larga vida útil de la pista.

La configuración estándar del husillo de la muela es la estructura trasera de cuatro y de dos rodamientos. También se puede seleccionar un husillo de presión dinámica y estática de alta precisión,con un valor de las características de una alta precisión de rotación, alta rigidez dinámica, buena resistencia a las vibraciones, alta eficiencia de molienda y buena calidad de la superficie de molienda.hasta 3500 RPM y 60 m/s.

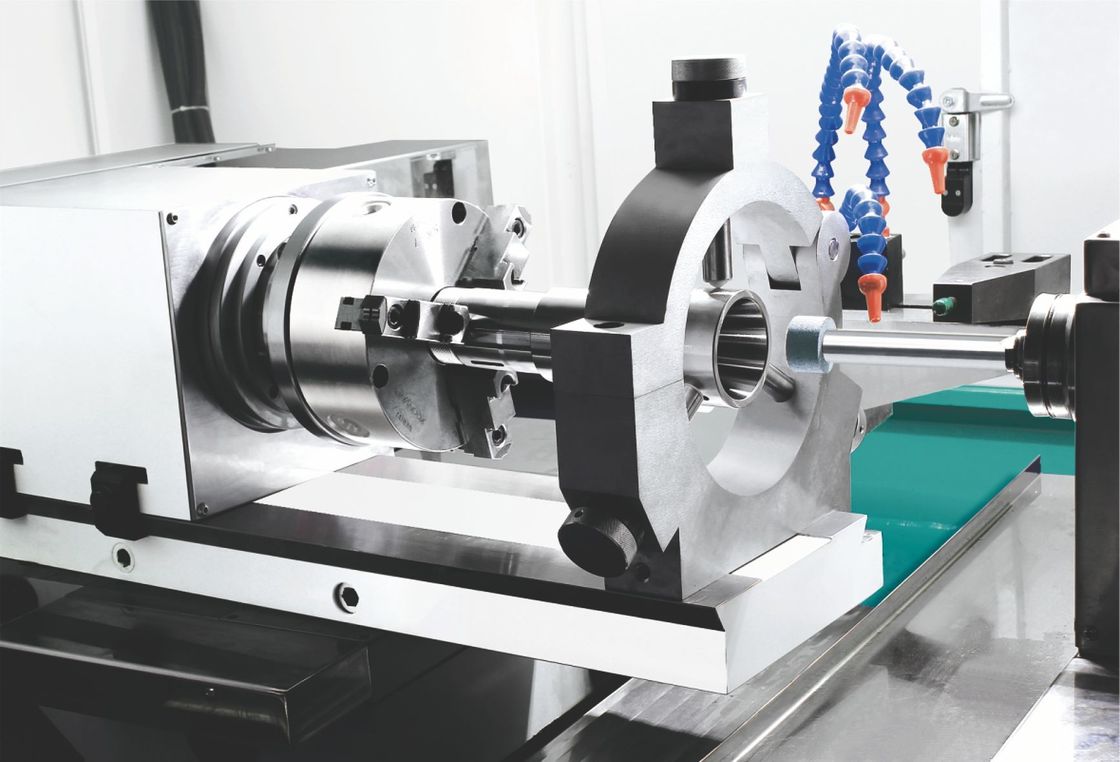

El asiento trasero está diseñado para ser rígido y robusto. Un cilindro deslizante de aleación de acero endurecido incrustado en el cuerpo de hierro fundido está diseñado para llevar el núcleo superior del MT4.La fuerza de levantamiento del cilindro deslizante se puede cambiar fácilmente por las perillas de ajuste en la parte trasera.

Sistema de control numérico como configuración estándar, después del desarrollo secundario, toda la interfaz de operación china, fácil de usar.el sistema CNC del equipo y el sistema de accionamiento tienen una mejor compatibilidad, al mismo tiempo con la reparación automática de arena y la función de compensación automática, para garantizar la estabilidad y la precisión de la alimentación y la molienda.


• El programa de molienda se crea automáticamente a través de la interfaz fácil de usar, utilizando herramientas de programación gráfica shopmill / shopturn, sin necesidad de códigos G especiales (opcional).
• No necesitas batería ni ventilador de refrigeración y no necesitas batería de memoria para el motor codificador.
• Conector Ethernet. No hay límite de capacidad USB (en línea) y tarjeta CF. Los programas en la tarjeta USB y CF se pueden modificar a voluntad. Monitor de proceso en línea. Y los datos se pueden guardar para siempre.
• Proceso de visualización con animación.
• Hay una variedad de funciones opcionales, incluyendo la medición automática de la superficie del extremo, la medición automática del diámetro interno, el stock de cola hidráulica, el sistema de carga y descarga automática altamente integrado,y así sucesivamente..
• - mantenimiento de una alta precisión y estabilidad para la alimentación y la molienda.


Especificación técnica:
