Datos del producto:
Pago y Envío Términos:
|
| Velocidad de alimentación de la rueda de molienda: | 0Se aplicarán las siguientes medidas: | Velocidad de la tabla: | 0.1-3m/min |
|---|---|---|---|
| Diámetro de la rueda de molienda: | 6-200 mm | Torque del motor de alimentación de la rueda de molienda: | 1.5 N.m. |
| Velocidad de la rueda de molienda: | 32000 rpm | Potencia del motor de alimentación de la muela abrasiva: | 0.75kw |
| Potencia del motor de mesa: | 0.75kw | Repetibilidad del motor de alimentación de la rueda de molienda: | 0.001 mm |
| Resolución mínima de alimentación del eje X/Z: | 0.001 mm | Max Worktable Travel: | 500 mm |
| Velocidad de alimentación en el eje X: | 0.1 a 15 | ||
| Resaltar: | Máquina de rectificación interna de alta precisión,Máquina de rectificación interna de gran tamaño,Máquina de rectificación interna CNC |
||

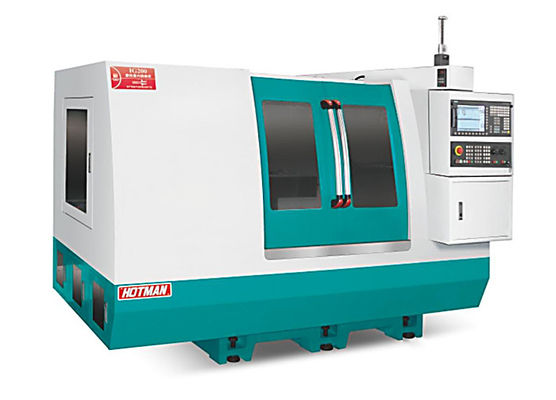

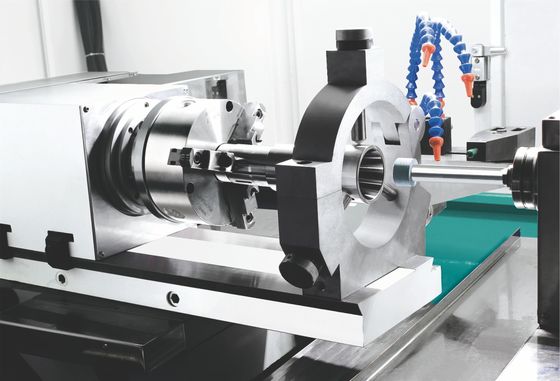

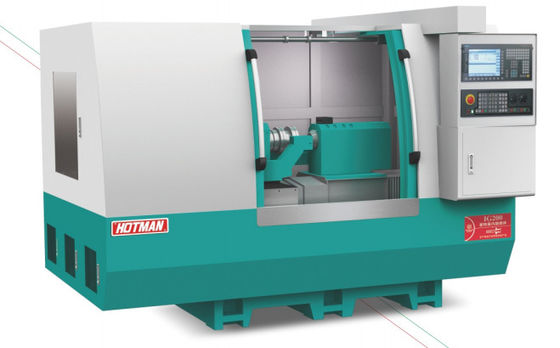

Máquina de rectificación interna CNC de alta precisión para piezas de trabajo de gran tamaño y volumen de rectificación excesivo
Descripción del dispositivo:
1El cuerpo y los componentes están fundidos por hierro fundido de alta calidad Milhanna FC30, que es un tratamiento térmico normalizado artificialmente y luego tratado por envejecimiento natural.Seiki MITSUILa precisión del tamaño puede llegar hasta el nivel de micrones, para garantizar la alta precisión de los componentes básicos del equipo.
2Un sistema de lubricación centralizado automático lubrica continuamente las guías lineales y los tornillos de bolas de la máquina, lo que garantiza una vida útil más larga y una alta precisión.El sistema de refrigeración está separado con el cuerpo de la máquina, lo que elimina las vibraciones y ayuda a la radiación térmica.
3El huso de la rueda de molienda adopta un huso eléctrico con las características de alta velocidad, alta precisión, alta rigidez, baja vibración, bajo ruido y bajo aumento de temperatura.El sistema de accionamiento se enfría mediante un sistema de refrigeración por agua para garantizar que el cabezal de la muela funcione siempre en un estado térmicamente estable, lo que hace que la muela sea más estable y la eficiencia de trabajo se duplique. Según las necesidades de procesamiento, los husillos eléctricos con diferentes velocidades de 24000-60000 rpm son opcionales;para piezas de trabajo con círculos interiores profundos, un husillo integrado puede ser personalizado para lograr una rectificación de precisión.
4Adopta el sistema CNC alemán Siemens y ha sido desarrollado.Tiene una interfaz de operación de diálogo hombre-máquina fácil de usar y está equipado con servomotores de alto rendimiento de Siemens, lo que hace que el sistema CNC del equipo y el sistema de transmisión tengan una mejor compatibilidad.que garantiza la estabilidad y la precisión de la alimentación y la molienda.
5El sistema de alimentación de molienda está compuesto por una V y una pista plana de pala de precisión hecha a mano, con sistema de lubricación automática y tornillo de bola de molienda de precisión de nivel C3,que puede lograr un movimiento suave, excelente precisión de posicionamiento repetido y larga vida útil de la pista.
6. La configuración estándar del husillo de la rueda de molienda es la estructura de rodamiento trasera de cuatro y trasera de dos. También se puede seleccionar un husillo de presión dinámica y estática de alta precisión,con un valor de las características de una alta precisión de rotación, alta rigidez dinámica, buena resistencia a las vibraciones, alta eficiencia de molienda y buena calidad de la superficie de molienda.hasta 3500 RPM y 60 m/s.
7El asiento trasero está diseñado para ser rígido y robusto.La fuerza de levantamiento del cilindro deslizante se puede cambiar fácilmente por las perillas de ajuste en la parte trasera- Accesorios especiales asiento trasero de presión de aceite con pedal para facilitar la descarga de piezas de trabajo.
8Sistema de control numérico de Siemens como configuración estándar, después del desarrollo secundario, toda la interfaz de operación china, fácil de usar.el sistema CNC del equipo y el sistema de accionamiento tienen una mejor compatibilidad, al mismo tiempo con la reparación automática de arena y la función de compensación automática, para garantizar la estabilidad y la precisión de la alimentación y la molienda.
Especificación técnica:
| Punto de trabajo | Unidad | IG150 | IG200 | Accesorios | |
|
Capacidad de procesamiento |
Rango de diámetro de molienda | En el caso de los | Ø6-Ø150 | Ø6-Ø200 |
● Dispositivo de refrigeración de molienda ● Una pluma con diamantes ● Tabla de ajuste del ángulo ● Caja y herramientas ● Adaptador de las ruedas de moler ● Eje de molienda de alta velocidad ● bloque de ajuste básico
Accesorios especiales ● Freno hidráulico de tres mandíbulas de 6 pulgadas ● 30000rpm Eje mecánico, eje eléctrico de velocidad diferente ● Dispositivo de medición automático del diámetro interno |
| profundidad de molienda h | En el caso de los | 150 | 170 | ||
| Diámetro exterior máximo de la pieza de trabajo de molienda | - ¿ Qué? | 220 | 220 | ||
| Radius de la superficie de trabajo | - ¿ Qué? | 380 | 400 | ||
| Especificaciones de los mandos instalables | 6′′ de manivela hidráulica o manual | 6′′ de manivela hidráulica o manual | |||
| Ángulo de rotación de la caja de la cama | - ¿Qué es? | Frente 2/trasero 15 | Frente 2/trasero 20 | ||
|
El moler Parámetros del husillo de la rueda |
Potencia del husillo de rectificación de agujeros internos | KW | 1.5 | 7.5 | |
| Velocidad del husillo de rectificación de agujeros internos | rpm | 20000 Eje mecánico | Velocidad del husillo eléctrico Opcional | ||
|
Esfíndiles para cabezas Parámetros |
Velocidad del husillo | rpm | Entre 50 y 1500 | Entre 50 y 1500 | |
| Forma del husillo | Con una estructura de manguera y un husillo de rodamiento | Con una estructura de manguera y un husillo de rodamiento | |||
| Especificaciones de los orificios del taponador | MT-5 | MT-5 | |||
| Método de accionamiento por husillo | Motor de servicio | Motor de servicio | |||
|
Eje X (huso de la pieza de trabajo) |
Viaje de alimentación en el eje X | - ¿ Qué? | 410 | 410 | |
| Velocidad de movimiento rápido en el eje X | mm/ m i n | 0.1 -10 | 0.1 -10 | ||
| Resolución mínima de alimentación en el eje X | - ¿ Qué? | 0.001 | 0.001 | ||
| Potencia del servomotor del eje X | El peso | 2.2 | 2.2 | ||
|
Eje Z (mesa de trabajo) |
Velocidad de movimiento rápida en el eje Z | mm/ m i n | 0.1 -10 | 0. 1 - 10 | |
| Resolución mínima del eje Z de la alimentación | - ¿ Qué? | 0.001 | 0.001 | ||
| Máximo rango de movimiento | - ¿ Qué? | 540 | 410 | ||
| Potencia del servomotor del eje Z | KW | 2.2 | 2.2 | ||
|
El motor |
Motor de eje de la rueda de molienda | KW | 7.5 | 7. 5 | |
| Motor de alimentación del eje X (servo) | KW | 2.2 | 2.2 | ||
| Motor de alimentación del eje Z (servo) | KW | 2.2 | 2.2 | ||
| Motor de eje de cabeza (servo) | KW | 1.5 | 1. 5 | ||
| Motor de la bomba de agua de enfriamiento | KW | 0.75 | 0.75 | ||
| Motor de lubricación | KW | 4/4. | 4/4. | ||
| Las demás | Tamaño de la máquina (L × W × H) | - ¿ Qué? | 2400 × 1930 × 1790 | 2400 × 1930 × 1790 | |
| G.W (aproximadamente) | En kilos | 3500 | 4000 | ||
Descripción del producto:
La máquina de rectificación interna es un equipo indispensable para las operaciones industriales que requieren una rectificación y acabado precisos de los componentes.con un diámetro de 200 mm,, y un rango de tamaño de pieza de trabajo de 50-200 mm, la máquina de rectificación interna es capaz de manejar piezas de trabajo de hasta 100 kg de peso.La velocidad del motor de alimentación de la rueda de molienda se puede ajustar de 50-1000 rpmLa máquina de rectificación interna también cuenta con un conjunto de rectificadores interno y un mecanismo de rectificación interno,que permite a los usuarios producir piezas precisas y precisas.
HOTMAN's Internal Grinder Machine IG200 es un mecanismo de rectificación interna de precisión diseñado para uso profesional. Tiene una certificación CE que garantiza su alta calidad.La cantidad mínima de pedido para este producto es 1 y el precio es 3. Está empaquetado en una BOX DE LEGO y el tiempo de entrega es de 60 días. Los términos de pago son T / T. La velocidad del motor de alimentación de la rueda de molienda está entre 50-1000rpm y el tamaño de la mesa es de 400mm.La velocidad de la rueda de molienda es de 1400 rpm, el diámetro de la rueda de molienda es de 200 mm y el par del motor de alimentación de la rueda de molienda es de 1,5 N.m.
La máquina de rectificación interna IG200 es la herramienta perfecta para aquellos que necesitan un sistema de rectificación interna confiable y preciso.La máquina también es extremadamente duradera y ofrece un funcionamiento sin problemas. Es adecuado para una amplia variedad de aplicaciones tales como molienda, afilado, pulido, y más.puede estar seguro de que está obteniendo el mejor valor por su dinero.
HOTMAN's Internal Grinder Machine IG200 es una herramienta confiable y precisa para aquellos que necesitan el mejor sistema de molienda interna. Es fácil de usar, potente y duradero.puede estar seguro de que es de la más alta calidad. El pedido mínimo es de 1 y el precio es de 3. Está envasado en un BOOK de madera y el tiempo de entrega es de 60 días. Los términos de pago son T / T.La velocidad del motor de alimentación de la rueda de molienda está entre 50-1000rpm y el tamaño de la mesa es de 400mmLa velocidad de la rueda de molienda es de 1400 rpm, el diámetro de la rueda de molienda es de 200 mm y el par del motor de alimentación de la rueda de molienda es de 1,5 N.m.
HOTMAN's Internal Grinder Machine IG200 es la herramienta perfecta para aquellos que necesitan un sistema de rectificación interna confiable y preciso.La máquina también es extremadamente duradera y ofrece un funcionamiento sin problemasCon sus componentes de alta calidad y rendimiento fiable, puede estar seguro de que está obteniendo el mejor valor por su dinero.
Ofrecemos montaje de molino interno de alta calidad con avanzada máquina de molino interno para el sistema de molino interno.
Embalaje y envío de la máquina de rectificación interna:
