Datos del producto:
Pago y Envío Términos:
|
| Marca del producto: | Se trata de un | Tipo de máquina: | Máquina de rectificación interna |
|---|---|---|---|
| Duración máxima de molienda: | 200 mm | Max. Grinding Diameter: | 100 mm |
| Velocidad del eje de la rueda de molienda: | Las demás partidas | Tamaño del molino: | 200 mm |
| Peso: | 1 800 kg | Viajes en el eje Z: | 750m m |
| Velocidad máxima de alimentación en el eje Z: | 8m/min | Incremento de la rueda manual con control digital HPG, mínimo: | 0.0001m m |
| Alimentación programable, mínimo: | 0.0001m m | Velocidad de la cabeza de la rueda: | Las demás partidas |
| Ángulo de giro de la cabeza de la rueda: | ±30° | Capacidad del depósito de refrigerante: | 60 litros |
| Dimensiones generales: | Las dimensiones de las piezas de la cubierta son las siguientes: | Peso máximo del objeto: | 50 kg de peso |
| Resaltar: | Aplicación de la máquina de moler interior de piezas cortas,Molinilla interna de huso múltiple,Grinder interno de CNC |
||

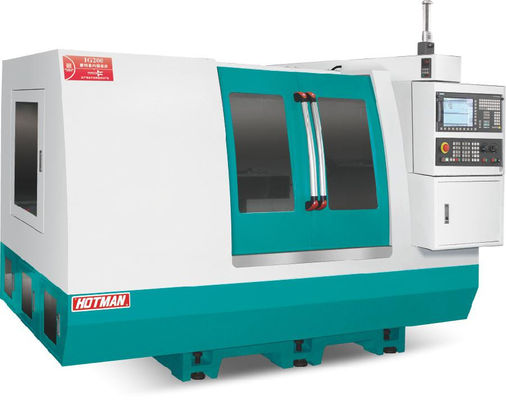

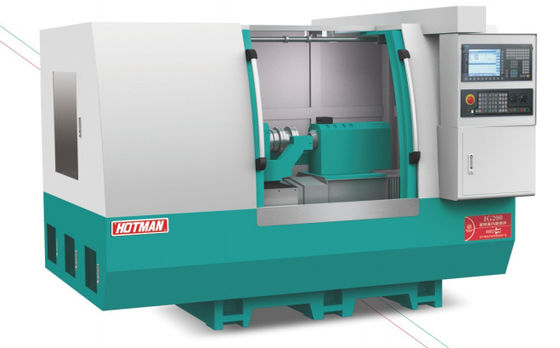

Grúa interna CNC de alta precisión IG200

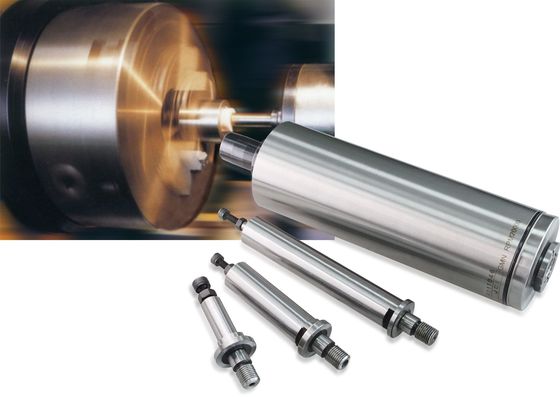

El huso de la rueda de molienda adopta un huso eléctrico con las características de alta velocidad, alta precisión, alta rigidez, baja vibración, bajo ruido y bajo aumento de temperatura.El sistema de accionamiento se enfría mediante un sistema de refrigeración por agua para garantizar que el cabezal de la muela funcione siempre en un estado térmicamente estable, lo que hace que la muela sea más estable y la eficiencia de trabajo se duplique. Según las necesidades de procesamiento, los husillos eléctricos con diferentes velocidades de 24000-60000 rpm son opcionales;para piezas de trabajo con círculos interiores profundos, un husillo integrado puede ser personalizado para lograr una rectificación de precisión.
Un sistema de lubricación centralizado automático lubrica continuamente las guías lineales de la máquina y los tornillos de bolas, lo que garantiza una mayor vida útil y una alta precisión.El sistema de refrigeración está separado con el cuerpo de la máquina, lo que elimina las vibraciones y ayuda a la radiación térmica.
Se utiliza el sistema CNC Siemens 828D.
El eje de alimentación adopta un diseño de guía lineal de alta precisión por carga, que puede soportar cargas en todas las direcciones,Destaca las características de un bajo coeficiente de fricción y elimina las lagunas de movimiento, proporcionando una garantía práctica para lograr una precisión de programación de 0,001 mm; los tornillos de bolas de alta calidad tienen una excelente protección para la precisión.
1Apto para piezas de repuesto de gran tamaño:
Software de alta estructura rígida/gráficos
2. Alta rigidez:
Diseño de alta rigidez del lecho y el marco de la rueda de molienda, el marco de la cabeza de la pieza de trabajo, el mecanismo de alimentación, etc., para productos de gran tamaño, mayor tolerancia y alta dureza para proporcionar el soporte del proceso.
3. Alta eficiencia:
Además de la pluma de diamante, también se dispone de un revestimiento en rodillos para el revestimiento.La rueda de molienda CBN de cerámica se puede utilizar para una molienda eficiente, y el instrumento de medición del diámetro interno Mabos se puede utilizar para la medición en línea del diámetro interno.
4. Alta estabilidad:
Las partes clave de la máquina herramienta se seleccionan de las principales marcas internacionales para garantizar la fiabilidad y la estabilidad de precisión de la máquina herramienta en el ciclo de vida.
5- Gran comodidad:
El diseño gráfico del software permite al operador introducir parámetros a través de una interfaz fácil de usar para generar rápidamente procedimientos relacionados para el moliendo de la pieza de trabajo, el aderezo de la rueda de molienda,medición en línea, etc.
6. Alta seguridad:
Guardia de la máquina completamente cerrada y ventana de observación avanzada de vidrio endurecido, parada de emergencia, llave trasera, diseño de bloqueo de la puerta de seguridad para que los operadores proporcionen seguridad.
Rango de rectificación del diámetro interno:Ø6 ~ 200 mm
Profundidad máxima del orificio de molienda:170 mm
Trazo máximo de la mesa500 mm
Velocidad del husillo de la muela:0 ~ 32000 rpm
Resolución mínima de alimentación del eje X/Z:0. 001 mm
