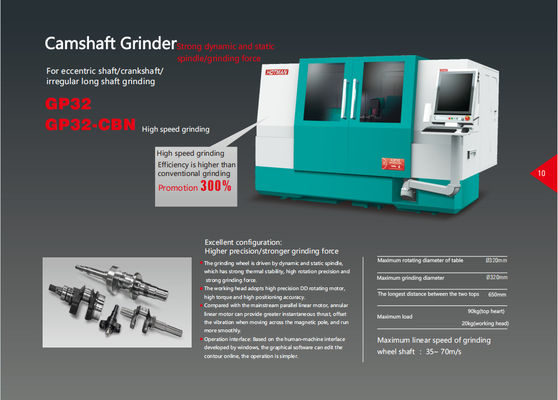

Máquina de rectificación de árbol de levas CNC, GP32-CBN para motor diesel de aleación dura, motocicleta, árbol de levas de bomba

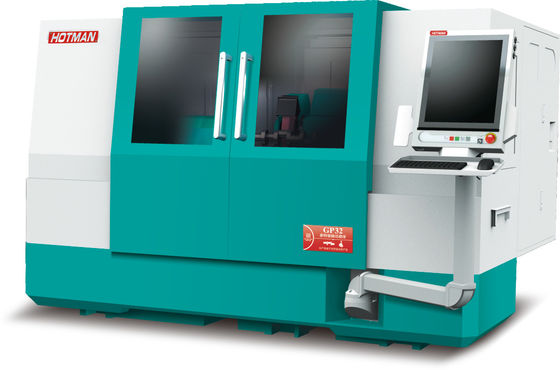

Máquina de rectificación de árbol de levas CNC de aleación dura GP32-CBN

1- Es una estructura de lecho ultra rígida.
2- Rejilla circular de Renishaw incorporada con una precisión ultra alta y una cabeza de pieza de trabajo rígida y de accionamiento directo.
3- Esfíndiles de molino dinámicos y estáticos de diseño suizo de alta precisión.
4Guía lineal en eje X con estructura de rodillos autocirculadores con alta capacidad de carga.
5. Japón C2 precisión bola de tornillo mesa de conducción.
6La cabeza de la rueda de molienda (eje X) utiliza el motor lineal cilíndrico único de Anka.
7Heidenhain tiene retroalimentación de escala de rejilla de 50 nm.
8- Cuadro de la cabeza de la pieza de trabajo de precisión de doble uso fijo/rotativo, equipado con función de flotación de aire.
9- El asiento trasero del flotador de aire de alta rigidez.
10Configuración de opciones flexibles

Descripción del dispositivo:

1El cuerpo y los componentes son fundidos por hierro fundido de alta calidad Milhanna FC30, que es un tratamiento térmico normalizado artificialmente y luego tratado por envejecimiento natural.Seiki MITSUILa precisión del tamaño puede llegar hasta el nivel de micrones, para garantizar la alta precisión de los componentes básicos del equipo.

2.Equipado con el sistema automático de rectificación Siemens 828D CNC, y el desarrollo secundario, el diálogo hombre-máquina funcionamiento tonto, con muchos equipos opcionales para elegir,incluido el dispositivo de rectificación de orificios internos, dispositivo automático de medición de extremos, dispositivo automático de medición del diámetro exterior, etc.

3El sistema de alimentación de molienda está compuesto por una V y una pista plana de pala de precisión hecha a mano, con sistema de lubricación automática y tornillo de bola de molienda de precisión de nivel C3,que puede lograr un movimiento suave, excelente precisión de posicionamiento repetido y larga vida útil de la pista.

4La configuración estándar del husillo de la rueda de molienda es la estructura trasera de cuatro y dos rodamientos traseros. También se puede seleccionar un husillo de presión dinámica y estática de alta precisión,con un valor de las características de una alta precisión de rotación, alta rigidez dinámica, buena resistencia a las vibraciones, alta eficiencia de molienda y buena calidad de la superficie de molienda.hasta 3500 RPM y 60 m/s.

5El asiento trasero está diseñado para ser rígido y robusto.La fuerza de levantamiento del cilindro deslizante se puede cambiar fácilmente por las perillas de ajuste en la parte trasera- Accesorios especiales asiento trasero de presión de aceite con pedal para facilitar la descarga de piezas de trabajo.

6Sistema de control numérico de Siemens como configuración estándar, después del desarrollo secundario, toda la interfaz de operación china, fácil de usar.el sistema CNC del equipo y el sistema de accionamiento tienen una mejor compatibilidad, al mismo tiempo con la reparación automática de arena y la función de compensación automática, para garantizar la estabilidad y la precisión de la alimentación y la molienda.


Especificaciones técnicas detalladas y funciones estructurales de las máquinas herramienta:
