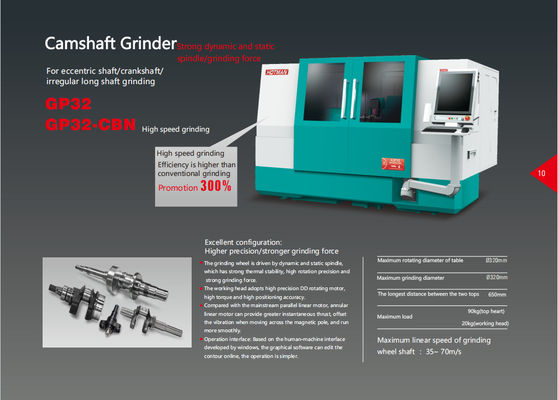

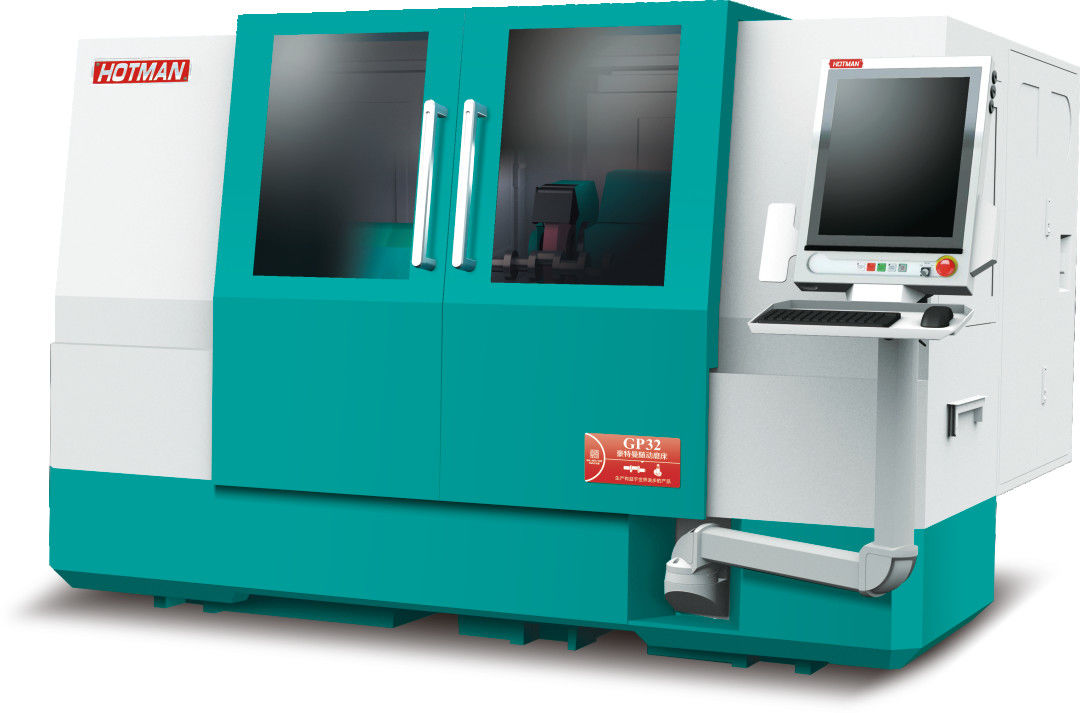

Máquina de rectificación de árbol de levas CNC GP32-CBN con diámetro de rueda de 400 mm

Ampliación de imagen : Máquina de rectificación de árbol de levas CNC GP32-CBN con diámetro de rueda de 400 mm

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	HOTMAN
Certificación:	CE
Número de modelo:	GP32-CBN

Pago y Envío Términos:

Cantidad de orden mínima:	1
Precio:	USD1-600000/SET
Detalles de empaquetado:	Las demás:
Tiempo de entrega:	70days
Condiciones de pago:	T/T,
Capacidad de la fuente:	10/SET/MES

Contacto

Descripción detallada del producto

Grinding Wheel Diameter:	400mm	Grinding length:	550mm
Grinding Wheel Motor Brand:	Siemens	Grinding Wheel Motor Insulation Grade:	F
Type:	Camshaft Grinding Machine	Grinding Wheel Motor Current:	13A
Grinding Wheel Motor Frequency:	50Hz	Grinding Wheel Motor Model:	1LE1001-1CB23-4AB4
Grinding Wheel Motor Power:	7.5kw	Grinding Wheel Motor Protection Level:	IP54
Grinding Wheel Motor Rotating Direction:	CW/CCW	Grinding Wheel Motor Speed:	1420rpm
Grinding Wheel Motor Voltage:	380V	Grinding Wheel Speed:	1400rpm
Grinding Wheel Width:	50mm
Resaltar:	Máquina de rectificar el eje de resorte de motocicletas , Máquina de rectificación de ejes de carga con bomba

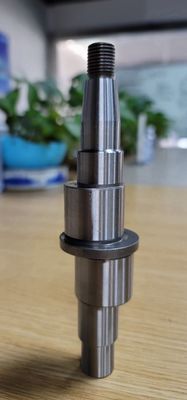

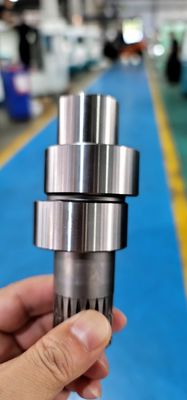

Rectificadora CNC de levas, Máquina rectificadora de árboles de levas GP32-CBN para motores diésel de aleación dura, motocicletas, árboles de levas de bombas

Características principales

Estructura de bancada ultra rígida para una estabilidad superior
Rejilla circular Renishaw incorporada para una precisión ultra alta
Husillo de muela de diseño suizo de alta precisión dinámico y estático
Guía lineal del eje X con estructura de rodillos de recirculación
Mesa de accionamiento de husillo de bolas de precisión C2 de Japón
Motor lineal cilíndrico único para el cabezal de la muela (eje X)
Retroalimentación de escala de rejilla Heidenhain de 50 nm
Bastidor de cabezal de pieza de trabajo de precisión de doble propósito fijo/rotatorio con flotación de aire
Asiento de cola de flotación de aire de alta rigidez
Opciones de configuración flexibles disponibles

Especificaciones técnicas

Dimensiones y capacidad de la máquina

Altura del centro	210 mm
Diámetro máximo de rotación	Φ400mm
Diámetro máximo de rectificado	Φ550mm
Longitud de rectificado entre dos puntas	550 mm
Rodamiento máximo entre dos puntas	60 kg

Especificaciones de la muela

Tamaño estándar de la muela (φ×W×B)	Φ450×20-50×127mm
Tamaño especial de la muela (φ×W×B)	Φ510×15-50×203mm
Potencia del motor del husillo de la muela	3.75KW/5.5KW
Velocidad lineal máxima de la muela	45 m/s

Componentes principales

El cuerpo y los componentes están fundidos con hierro fundido de alta calidad Milhanna FC30, que se somete a tratamiento térmico de normalización artificial y envejecimiento natural. Los componentes se procesan con equipos de clase mundial, incluidos YASDA, MITSUI SEIKI, TOSHIBA y ELB, con una precisión de hasta nivel de micras.

Equipado con el sistema de rectificado automático CNC Siemens 828D con desarrollo secundario para una operación fácil de usar. El equipo opcional incluye un dispositivo de rectificado de orificios internos, un dispositivo de medición de extremos automático y un dispositivo de medición de diámetro exterior automático.

El sistema de avance de rectificado presenta pistas planas y en V de precisión hechas a mano con sistema de lubricación automática y husillo de bolas de rectificado de precisión de nivel C3 para un movimiento suave y una excelente precisión de posicionamiento repetido.

Atributos técnicos

Diámetro de la muela	400 mm
Longitud de rectificado	550 mm
Marca del motor de la muela	Siemens
Potencia del motor de la muela	7.5kw
Voltaje del motor de la muela	380V
Velocidad de la muela	1400 rpm
Ancho de la muela	50 mm

Especificaciones adicionales

Tamaño de la huella	3800×3200mm×2195
Altura	2170 mm
Peso neto	5440 kg
Ruido estándar de la máquina	＜75dB(A)
Rango de temperatura ambiente	0-40℃
Humedad ambiente	≤75％
