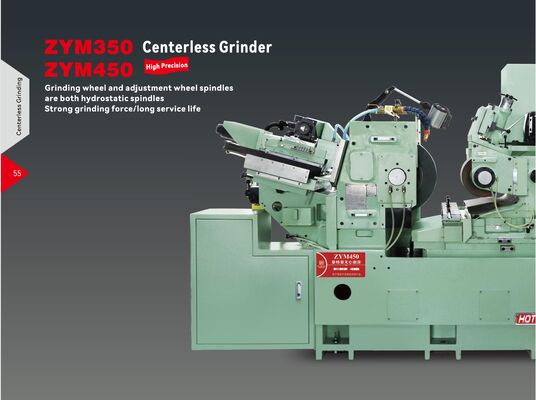

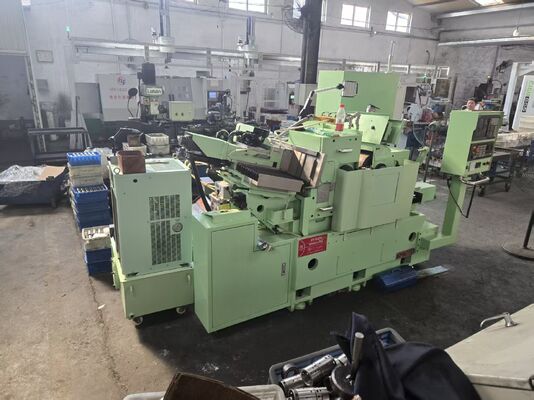

Rectificadora sin centros CNC de alta precisión con husillos hidrostáticos estáticos hidráulicos de alta potencia, sin fricción y sin mantenimiento

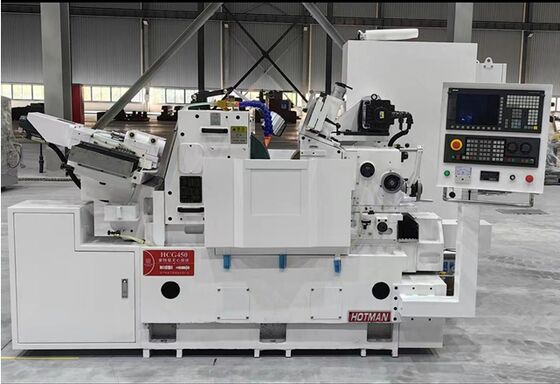

Rectificadora hidráulica estática dinámica estable de centro sin centros FX-18CNC

Descripción del dispositivo:

1. El cuerpo y los componentes están fundidos con hierro fundido de alta calidad Milhanna FC30, que se somete a tratamiento térmico de normalización artificial y luego a envejecimiento natural. Los componentes se procesan con equipos de clase mundial como YASDA, MITSUI SEIKI, TOSHIBA, ELB y otros, mediante un único proceso de sujeción. El tamaño de precisión puede ser de hasta nivel de micras, para garantizar componentes básicos de equipos de alta precisión.

2. El husillo adopta un husillo de soporte frontal de doble presión estática de desarrollo propio con fricción de líquido puro, baja resistencia a la fricción, bajo consumo de energía y alta eficiencia de transmisión; durante el funcionamiento normal y los arranques frecuentes, no se produce desgaste causado por el contacto directo entre metales, y la precisión se mantiene, la vida útil es larga; dado que la flotación del eje se logra mediante la presión del aceite externo, tiene una alta capacidad de carga bajo varias velocidades de movimiento relativas, y los cambios de velocidad tienen poco impacto en la rigidez de la película de aceite; la capa de aceite lubricante tiene un buen rendimiento antivibratorio, y el eje funciona sin problemas; la película de aceite tiene la función de compensar errores, lo que puede reducir el impacto de los errores causados entre el eje y el propio cojinete, y la precisión de rotación del eje es alta.

3. El husillo de la rueda reguladora utiliza un servomotor de la marca Delta, con velocidades variables libremente que oscilan entre 0 y 250 rpm (control digital), y la velocidad lineal óptima y constante se puede mantener incluso cuando el diámetro de la rueda reguladora cambia debido al desgaste, lo que proporciona la mejor calidad de rectificado.

El servomotor está inteligentemente ensamblado en el soporte de la rueda reguladora y acciona el husillo directamente a través de correas síncronas, con el mismo ángulo de inclinación que la rueda reguladora, para mantener las dos correas paralelas en todo momento, lo que puede evitar la pérdida de inercia y algunas otras inconveniencias provocadas por el sistema de transferencia de cadena de tipo antiguo. No es necesario cambiar la cadena o el resorte a menudo como antes.

4. El aceite de circulación de lubricación automática del husillo (aceite para husillo de alta calidad 10#) y el dispositivo de rectificado hidráulico provienen de la misma bomba de aceite, con un depósito de aceite externo, lo que facilita la limpieza y el cambio de aceite. El aceite de circulación del husillo se filtra mediante dos dispositivos de filtrado de aceite y está equipado con un controlador de presión para garantizar la vida útil del husillo. La refrigeración adopta un sistema de refrigeración de doble circuito para garantizar la temperatura constante del aceite del husillo.

5. Adopta una estructura de guía de doble riel plano, deslizamiento de riel plano de 90 mm de ancho, la placa inferior está diseñada con una ranura de llenado de aceite curva, se establece un canal de retorno de lubricante entre las superficies de la pista, y la corredera de alimentación está cubierta con pegamento resistente al desgaste, lo que reduce en gran medida el coeficiente de fricción. Reduce en gran medida el desgaste de la superficie de la pista, aumenta la velocidad de alimentación, mejora la rigidez de contacto, facilita la sustitución del caucho resistente al desgaste para el desgaste posterior y aumenta la vida útil. Las superficies planas de la pista se someten a tratamiento térmico de alta frecuencia para mejorar la resistencia al desgaste.

6. Los circuitos eléctricos generales utilizan el sistema eléctrico de la empresa japonesa Fuji, con buenas operaciones y una apariencia atractiva. El armario eléctrico más grande y alto es conveniente para la operación y la radiación de calor.

7. El software CNC es desarrollado por Hotman, y la HMI (Interfaz Hombre-Máquina) interactiva es fácil de aprender y operar. Equipado con un servomotor nuevo, alimentación de la rueda como un eje y rectificado de forma CNC como un segundo eje. Existe una buena compatibilidad entre el servomotor y el eje, y la alimentación de la rueda es precisa.

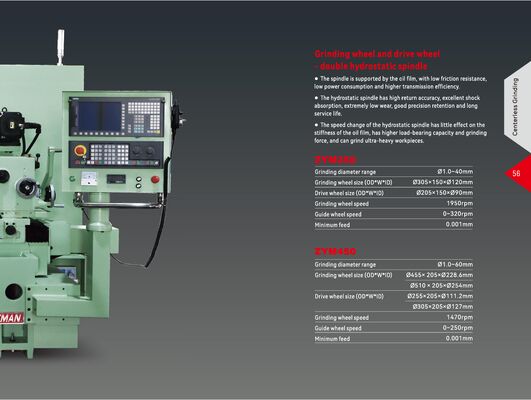

Especificaciones de Hotman (La muela depende del material de la pieza)
